Les locomotives du service urbain de voyageurs


Accueil > Étudier > Histoire de la Petite Ceinture > Matériel roulant > Les locomotives du service urbain de voyageurs

Les locomotives utilisées sur les trains du service circulaire sont d’abord des locomotives utilisées sur les trains de banlieue des gares Saint-Lazare et Montparnasse. Elles sont remplacées entre 1900 et 1903 par deux modèles de locomotives conçus spécifiquement pour les besoins du service circulaire. Des locomotives de banlieue de la gare du Nord sont également utilisées jusqu’en 1908.

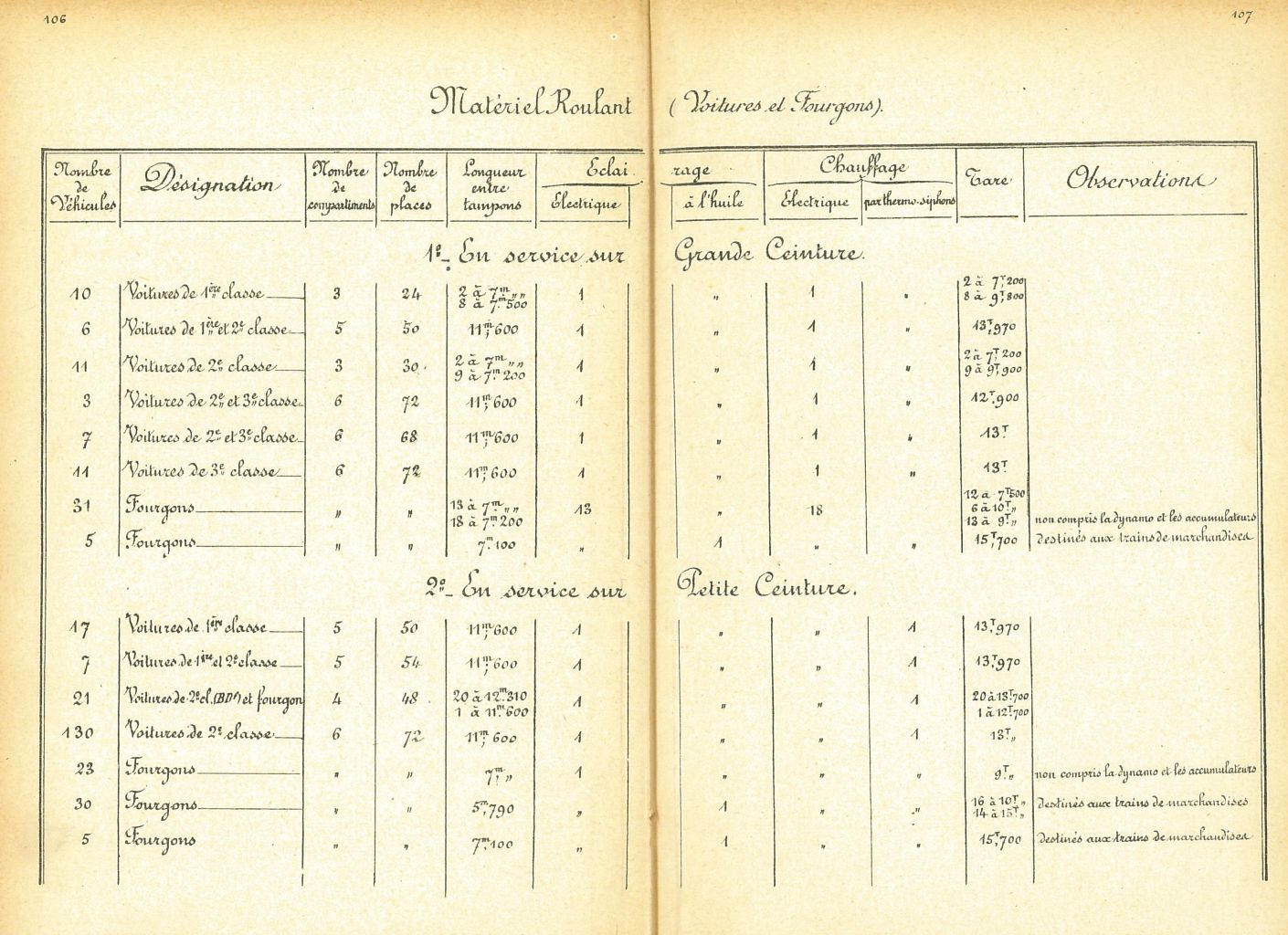

État du matériel roulant de la Grande et de la Petite Ceinture en 1914
État du matériel roulant de la Grande et de la Petite Ceinture en 1914
Chemins de fer de Ceinture de Paris, Lignes de Grande et de Petite Ceinture. Recueil de renseignements divers. Éditeur : Courtier et Cie, Paris. 1914-1915. Collection Pierre Tullin.

La désignation des locomotives à vapeur respecte en France la règle suivante :

  • Le nombre de roues avant,
  • Le nombre de roues motrices,
  • Le nombre de roues arrière,
    comptabilisés sur un seul côté.

Par exemple, la notation « 232 » (prononcer « deux cent trente-deux ») signifie : deux roues avant, trois roues motrices et deux roues arrière. La lettre T désigne le fait que le Tender transportant le charbon était intégré à la locomotive, tandis que l’eau était stockée dans des soutes à eau situées le long de la chaudière.

 Les locomotives utilisées avant 1900

La compagnie du chemin de fer du Nord assure pour le compte du Chemin de fer de Ceinture la traction du service local de voyageurs de la Petite Ceinture Rive Droite à l’ouverture de celui-ci, le 14 juillet 1862. Mais l’ouverture de la Petite Ceinture Rive Gauche le 25 février 1867, associée à la circulation des premiers trains circulaires entre les gares de Paris Saint Lazare et de l’Avenue de Clichy, entraîne un changement de compagnie tractionnaire : la Compagnie des chemins de fer de l’Ouest, qui exploite déjà la ligne d’Auteuil intégrée en grande partie au trajet circulaire de la Petite Ceinture, se substitue à la Compagnie du Nord.

Pour la traction des trains de la Petite Ceinture, la Compagnie de l’Ouest emploie des machines qui tractent les trains de « petite banlieue », c’est à dire de proche banlieue, sur les réseaux des gares de Paris-Saint Lazare et de Paris-Montparnasse.

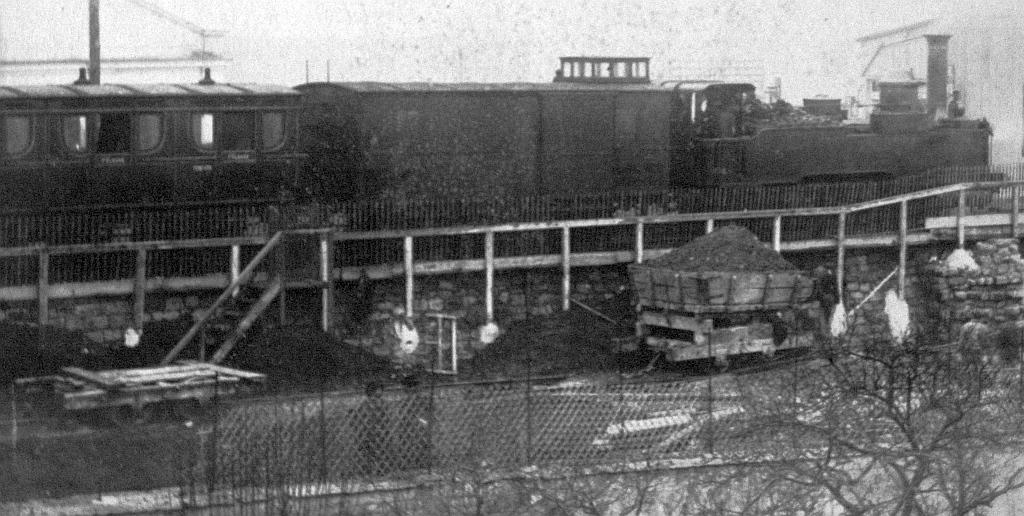

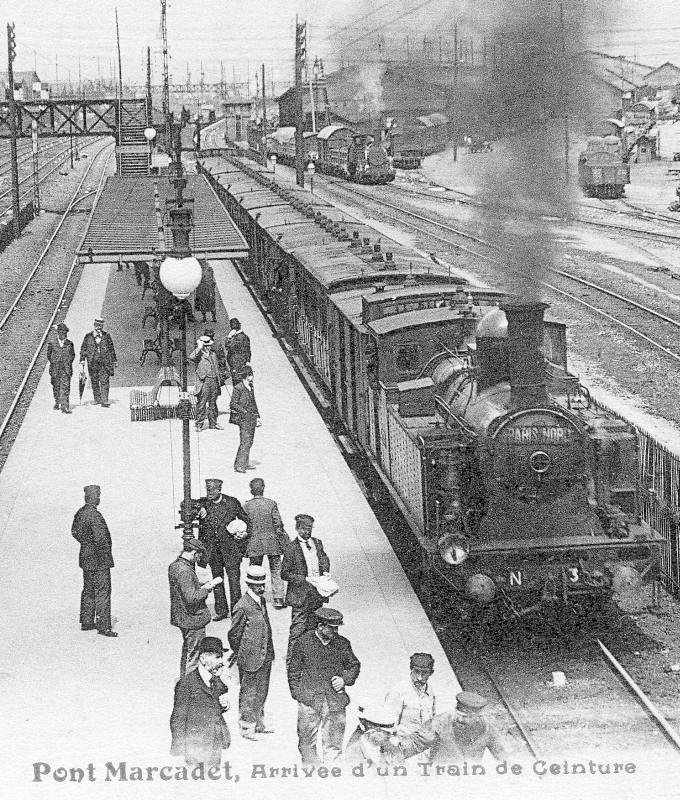

Train de voyageurs de la Petite Ceinture arrivant à la station Bel-Air-Ceinture pendant les travaux de suppression des passages à niveau (1887-1889)
Train de voyageurs de la Petite Ceinture arrivant à la station Bel-Air-Ceinture pendant les travaux de suppression des passages à niveau (1887-1889)
Le train est constitué de matériels de la Compagnie des Chemins de fer de l’Ouest : une locomotive à vapeur 120 T dite Bicyclette, un fourgon et une voiture de 1re classe.

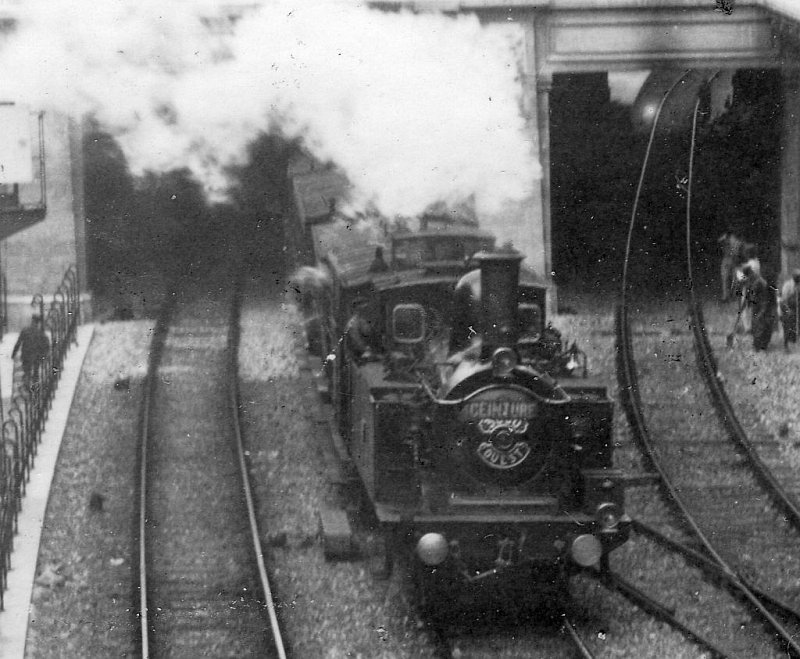

Un train du service circulaire franchit le Cours de Vincennes à la fin du XIXe siècle
Un train du service circulaire franchit le Cours de Vincennes à la fin du XIXe siècle
La locomotive est une 021 T Bicyclette de la Compagnie de l’Ouest. Ces locomotives disparaissent du service circulaire vers 1900.
Collection Bruno Bretelle

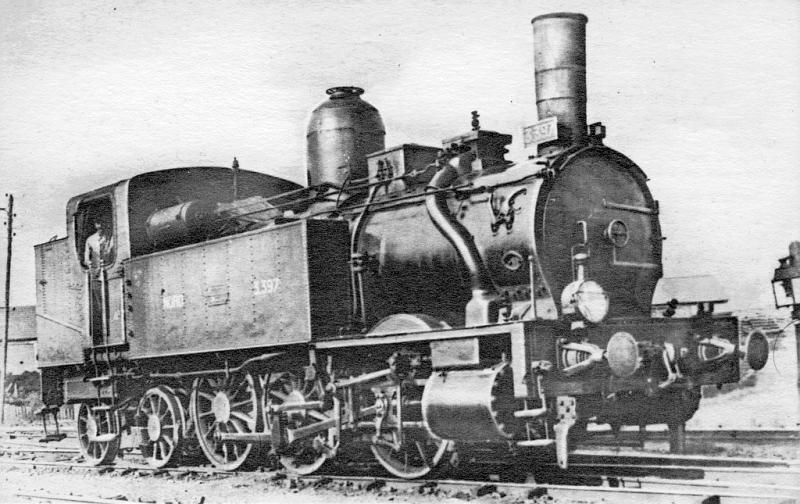

Ce sont d’abord [des locomotives de type 120T dites "Bicyclettes", numérotées de 1 à 150 et de 329 à 363. Puis au début des années 1890, ces machines sont remplacées par des locomotives 030T plus puissantes de la série 3500. Voir les plans détaillés de ces machines sur cette page.

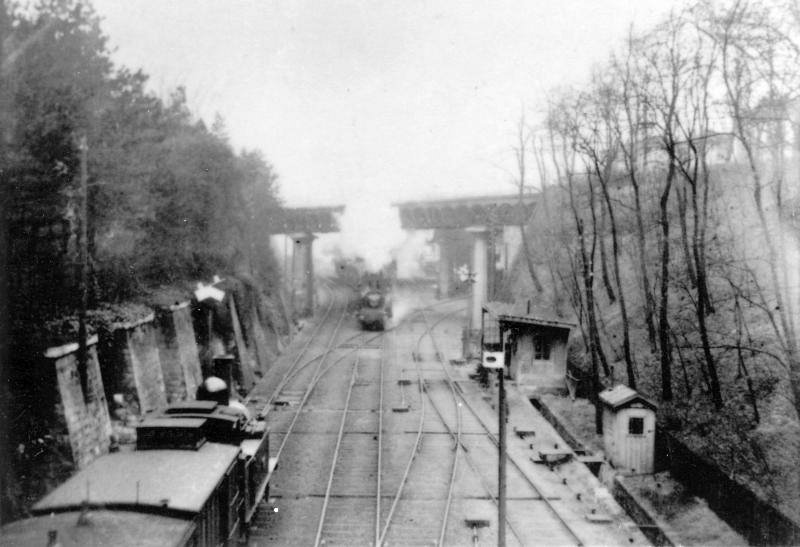

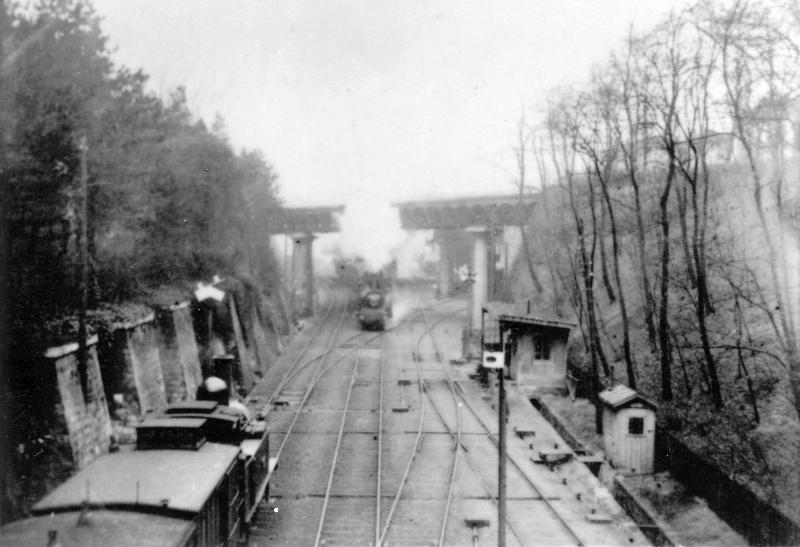

Deux trains de la Petite Ceinture se croisent dans la tranchée du Parc des Buttes-Chaumont
Deux trains de la Petite Ceinture se croisent dans la tranchée du Parc des Buttes-Chaumont
Cette vue est rare, car il s’agit de deux trains tractés par des locomotives de la Compagnie des chemins de l’Ouest. Ce fait nous permet de dire que cette photographie fut prise avant le 1er avril 1903, date de la fin de la traction des trains de la Petite Ceinture par cette compagnie.

En 1898, le Chemin de fer de Ceinture utilise également ses locomotives à marchandises à quatre essieux couplés et adhérence totale pour la traction des trains de voyageurs supplémentaires les Dimanches et Fêtes. Il envisage même de les utiliser couramment pour le service de l’Exposition Universelle de 1900. Mais ces machines ne sont pas réellement adaptées à un service de voyageurs : le diamètre de leurs roues, qui est de 1,2 m, est trop faible pour permettre une accélération suffisante au démarrage.

  L’évolution de la traction entre 1900 et 1908

À la fin du XIXe siècle, la Compagnie de l’Ouest exprime son souhait de se désengager de la traction des trains du service métropolitain de la Petite Ceinture. Après négociation, le Chemin de fer de Ceinture et la Compagnie de l’Ouest se mettent d’accord pour que cette dernière retire progressivement ses locomotives en roulement à partir du 1er avril 1901, par tiers et sur trois ans. Concrètement, sur les 21 locomotives de l’Ouest en roulement, le Chemin de fer de Ceinture doit remplacer 7 locomotives le 1er avril 1901, 7 autres le 1er avril 1902 et les 7 dernières le 1er avril 1903.

Train de Ceinture (circulaire) quittant la station de l'Avenue Henri Martin
Train de Ceinture (circulaire) quittant la station de l’Avenue Henri Martin
La locomotive est une 030 T de la Compagnie de l’Ouest de la série 3500. Photographie prise entre 1900 et avril 1903. Cliquer pour agrandir.
Un train du service circulaire part de la station Avenue de Vincennes à la fin du XIXe siècle
Un train du service circulaire part de la station Avenue de Vincennes à la fin du XIXe siècle
La locomotive est une 030 T série 3500 de la Compagnie de l’Ouest. Les voitures de 2e classe à impériale fermée disparaissent du service circulaire vers 1900.
Collection Bruno Bretelle

En contrepartie du désengagement de la Compagnie de l’Ouest, le Chemin de fer de Ceinture conclut un accord de traction avec la Compagnie du Nord. Cette dernière assure la traction des trains du service de la Ceinture, entretient les machines affectées à ce service et leur affecte des mécaniciens et des chauffeurs de son personnel, tandis que le Chemin de fer de Ceinture finance les frais de traction et de maintenance.

Par ailleurs, une autre évolution de la traction des trains de voyageurs intervient le 1er août 1901. Depuis le 1er août 1893, la Compagnie du Nord exploite un service circulaire au moyen de son propre matériel. Autrement dit, deux types de trains assurent le service circulaire de la Petite Ceinture :

  • Les trains Ceinture composés de voitures et fourgons du Chemin de fer de Ceinture, et tractés par des locomotives de la Compagnie de l’Ouest ;
  • Les trains Nord composés de matériels roulants (locomotives, voitures et fourgons) exclusivement de la Compagnie du Nord.

Le 1er août 1901, afin d’adapter le service à l’évolution du flux de voyageurs, dans une situation d’apparition de la concurrence du Métro concédé à titre municipal, les services circulaires Ceinture et Nord sont fusionnés. La traction des trains composés soit de matériel de la Ceinture, soit de la Compagnie du Nord, peuvent dès lors être assurée par des locomotives de la Compagnie de l’Ouest, de la Compagnie du Nord et de la Ceinture. Cette situation dure jusqu’au retrait total des machines Ouest le 31 mars 1903. Du 1er avril 1903 au 4 février 1908, date du désengagement de la Compagnie du Nord du service circulaire, la traction continue d’être assurée conjointement par le Chemin de fer de Ceinture et la Compagnie du Nord. Après cette date et jusqu’à la fin du service métropolitain de voyageurs le 22 juillet 1934 et son transfert sur route le lendemain (le bus P.C pour Petite Ceinture), seul le matériel de la Ceinture continue d’être utilisé.

À noter que les locomotives dont la description suit, même si elles sont conçues pour le service local des voyageurs, sont également utilisées pour le service local de marchandises, comme le montre le document suivant.

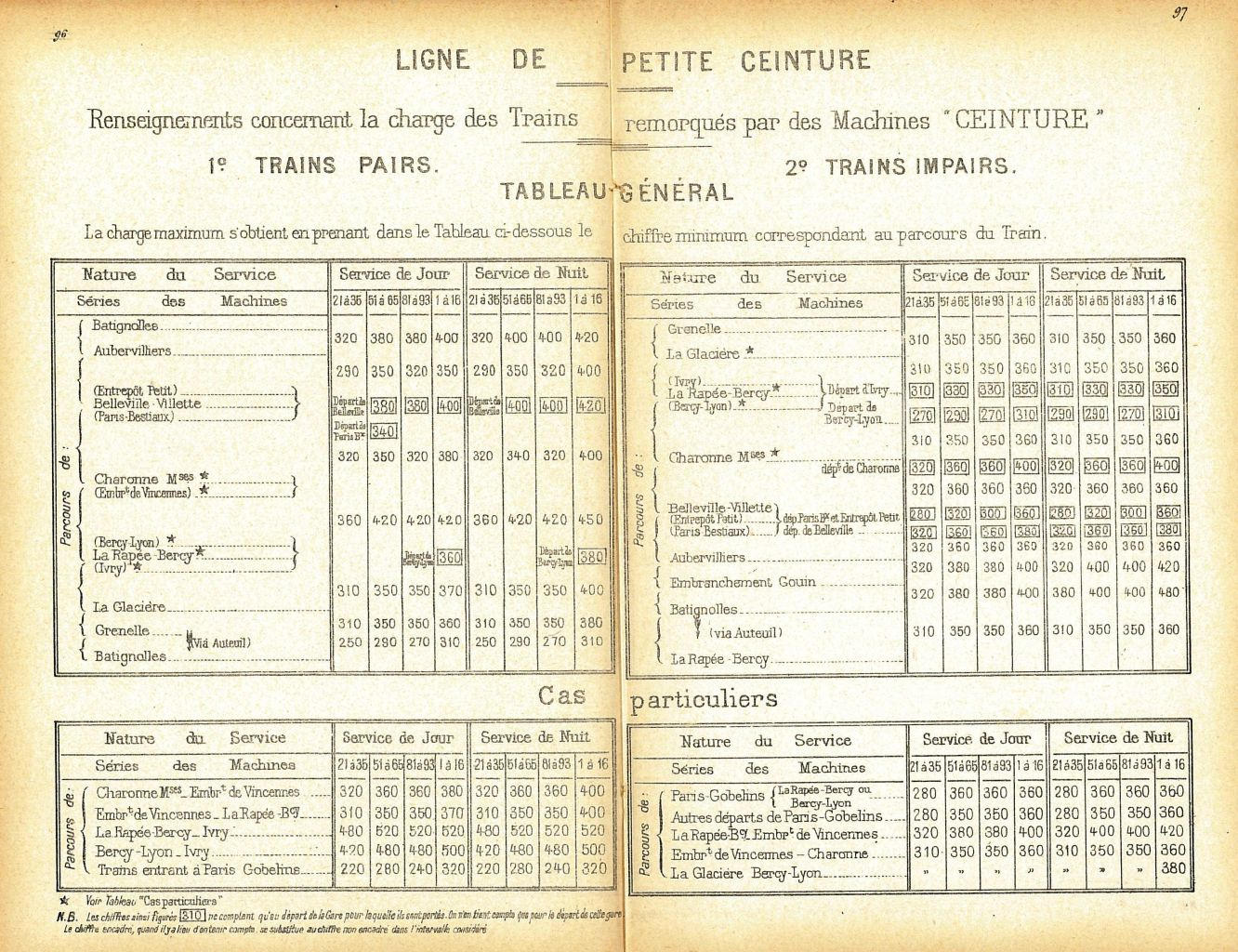

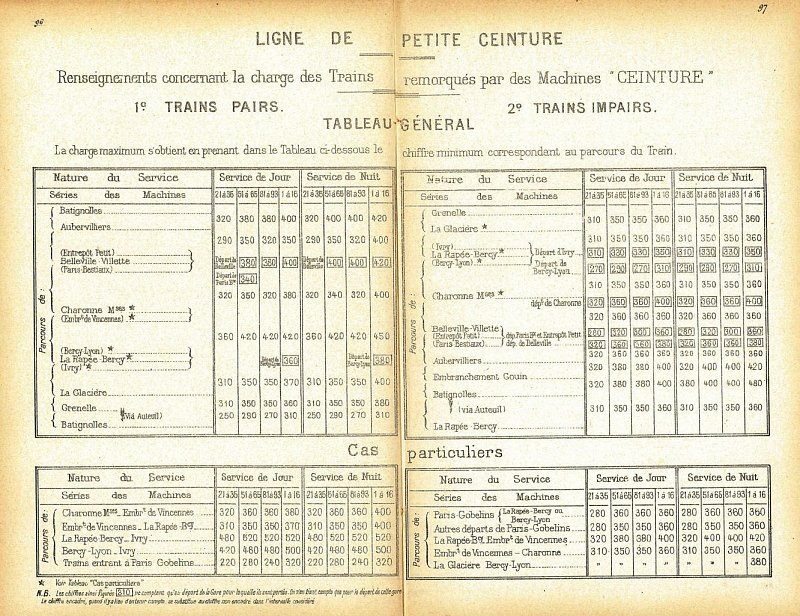

Ligne de Petite Ceinture - Renseignements concernant la charge des trains remorqués par des machines Ceinture
Ligne de Petite Ceinture - Renseignements concernant la charge des trains remorqués par des machines Ceinture
Chemins de fer de Ceinture de Paris, Lignes de Grande et de Petite Ceinture. Recueil de renseignements divers. Éditeur : Courtier et Cie, Paris. 1914-1915. Collection Pierre Tullin.

  Les locomotives 030T 21-35 type 1900

Train circulaire au départ de la station Ménilmontant
Train circulaire au départ de la station Ménilmontant
La passerelle de la rue de la Mare enjambe les voies de la Petite Ceinture et les quais de la station citée par Charles Trenet. Le bâtiment des voyageurs figure à gauche, derrière la passerelle.

Pour renforcer le service métropolitain pendant l’Exposition Universelle de 1900, le Chemin de fer de Ceinture détermine en 1898 le type à adopter pour les locomotives. Les critères de décision sont les suivants :

  • Pour que les locomotives puissent être livrées à temps, il faut adopter un type existant, en y apportant les seules modifications indispensables ;
  • En raison des dispositions des gares de Paris Saint Lazare et de Courcelles-Ceinture, il faut que ces locomotives puissent être manœuvrées par des chariots roulants de 6 m de longueur (en gare de Paris Saint Lazare) et des plaques tournantes de 5,25 m de diamètre.

Ces conditions éliminent les types de locomotives à bogie de l’Ouest et du Nord, ainsi que ceux à essieux porteurs du Nord et de l’Est. La locomotive de l’Ouest type 3500 à trois essieux couplés répond au programme, à condition d’augmenter les dimensions du foyer, le timbre, autrement dit d’augmenter l’effort de traction au démarrage, le poids adhérent et l’autonomie, tout en respectant les limites de charge à l’essieu de l’Ouest (qui gère la ligne d’Auteuil) et de la Petite Ceinture.

Comme il est impossible alors de trouver en France un constructeur capable de livrer les quinze machines dans le délai voulu, la Compagnie du Nord se charge de leur construction.

Ces quinze locomotives à simple expansion sont appelées du type 1900 dit 030 T Ouest renforcé. Elles constituent la série 21 à 35, surnommée « Boer » par les cheminots en référence à la seconde guerre des Boers qui alors fait rage.

Les nouvelles machines sont construites aux ateliers de la Compagnie du chemin de fer du Nord, à La Chapelle à Paris (a priori pour les machines 21 à 27) et à Hellemmes, près de Lille (a priori pour les machines 28 à 35).

Au niveau de leur livrée, les locomotives de la Ceinture sont peintes comme les machines à simple expansion du Nord, en noir et vert, avec inscriptions blanches, d’après Lucien-Maurice Vilain. [1]. Plus exactement, le châssis, la boîte à fumée et la cheminée sont peints en noir tandis que le reste de la caisse est peint en vert. Les traverses de tamponnement sont peintes en rouge.

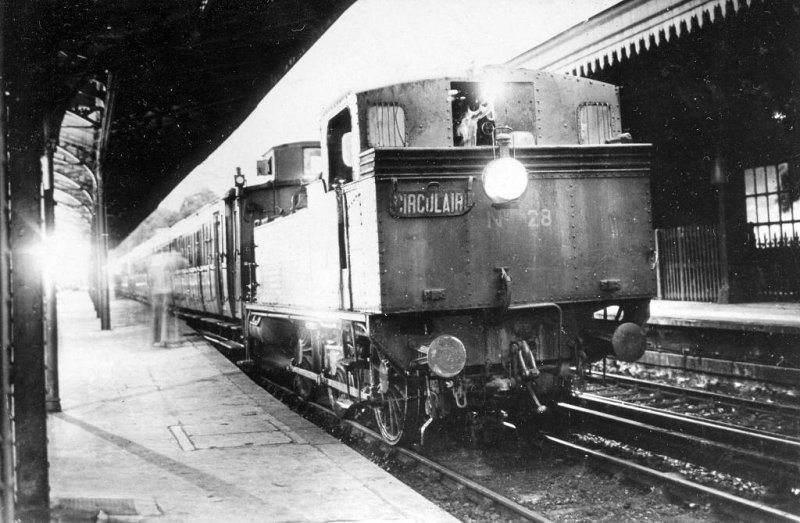

Dernier train du service circulaire le 22 juillet 1934
Dernier train du service circulaire le 22 juillet 1934
Départ d’Auteuil-Boulogne pour Courcelles-Ceinture via l’Est de Paris le 22 juillet 1934 à 21h22. La locomotive 030 T n°28 roule cabine en avant. Cliché Albert Dubois.
Albert Dubois

Une fois l’Exposition Universelle terminée au mois de novembre 1900, ces machines sont employées pour remplacer le premier tiers des machines (7 machines) Ouest à partir du 1er avril 1901. Mais pour remplacer les autres machines Ouest, le Chemin de fer de Ceinture estime qu’il doit commander quinze machines supplémentaires.

Ces machines assurent la traction des trains de la Petite Ceinture conjointement avec les locomotives 030 T série 3500 de la Compagnie de l’Ouest, dont elles sont inspirées, d’abord pendant la durée de l’Exposition Universelle de 1900, puis entre le 1er avril 1901 et le 31 mars 1903. Cette utilisation conjointe des deux modèles de machines pour le service de Ceinture peut expliquer que le surnom « Boer » ait été étendu aux machines Ouest, par exemple pour désigner de manière générique le type 030T assurant le service. Mais cela n’est qu’une hypothèse !

Ces machines sont également utilisées pour le service de marchandises et de manœuvres de la Petite Ceinture, concurremment avec les treize locomotives à marchandises du Chemin de fer de Ceinture. Ainsi, début 1901, trois de ces quinze machines y sont affectées. Cela tient au fait que le chemin de fer de Ceinture utilisait précédemment trois machines en location d’une façon permanente, deux machines de la Compagnie de l’Est à Aubervilliers et une de l’Ouest à Courcelles-Ceinture.

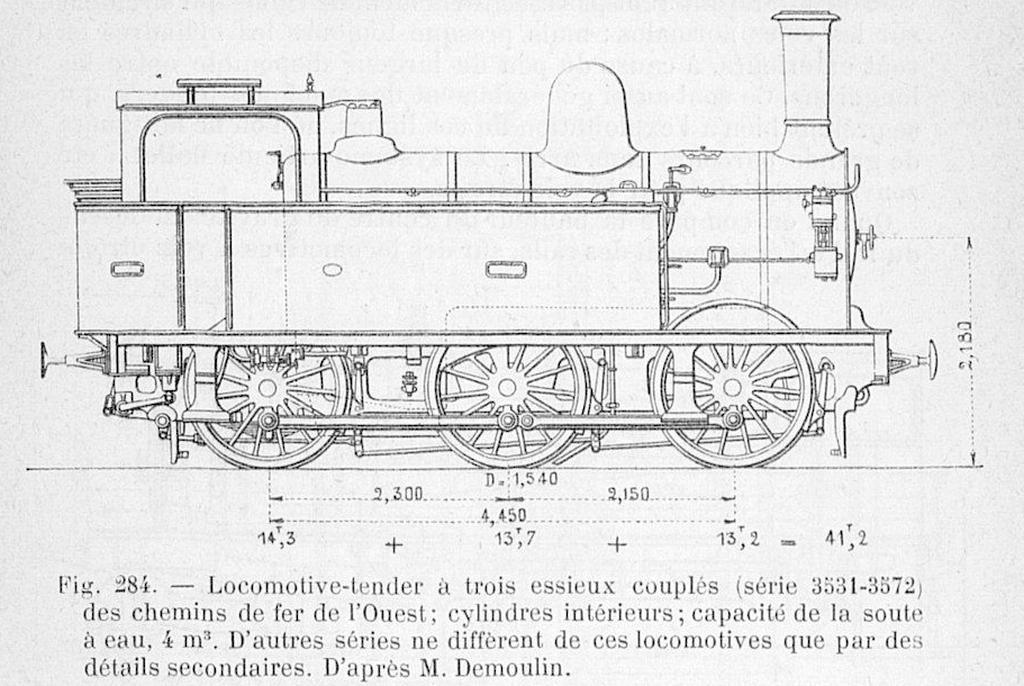

Plan en élévation des locomotives 3531-3572 de l'Ouest
Plan en élévation des locomotives 3531-3572 de l’Ouest
Source : La Machine Locomotive d’Edouard Sauvage, quatrième édition, 1904, page 289.

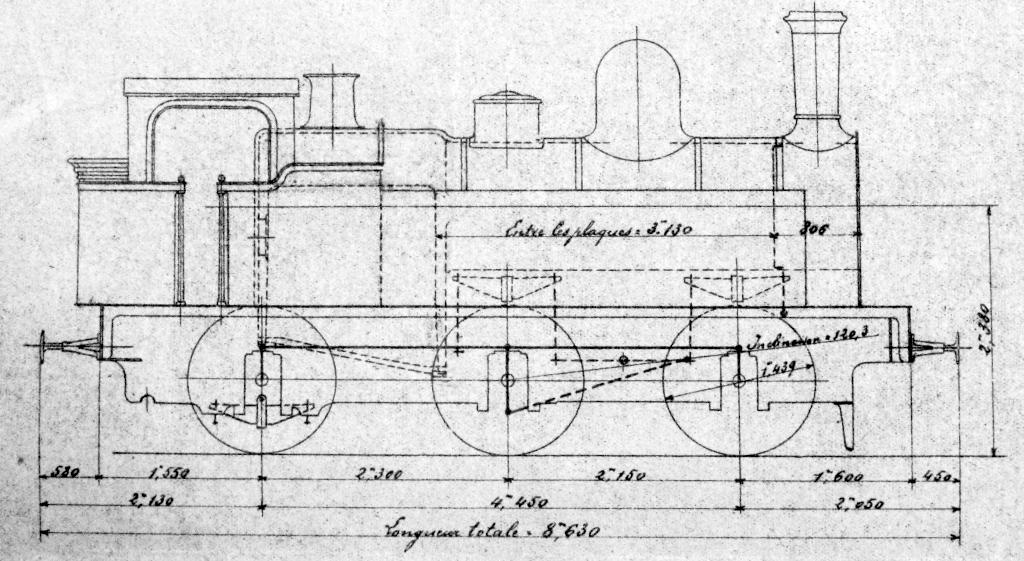

Plan en élévation des locomotives 21-35 de la Ceinture
Plan en élévation des locomotives 21-35 de la Ceinture

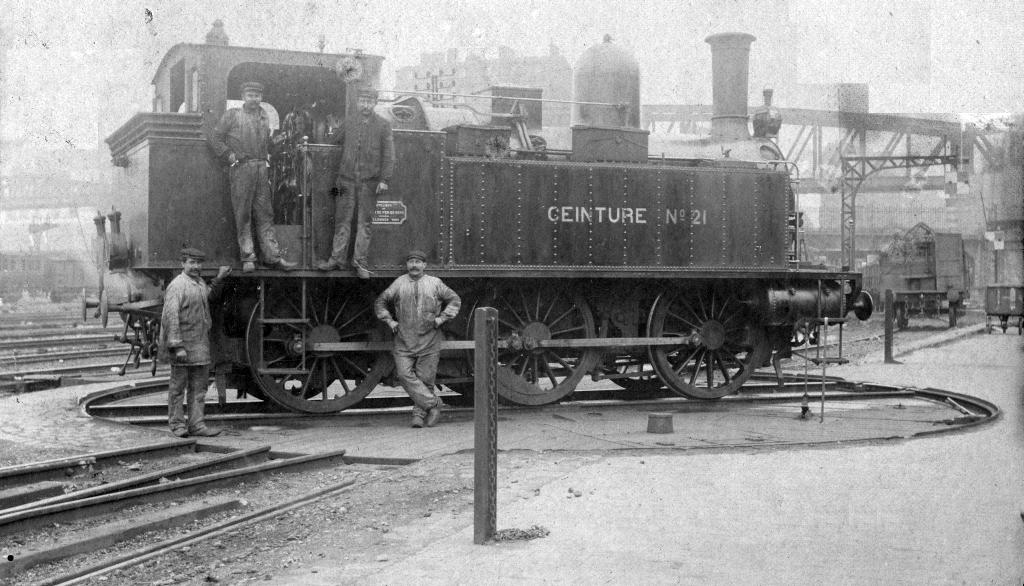

Locomotive numéro 21 stationnant au dépôt de La Chapelle
Locomotive numéro 21 stationnant au dépôt de La Chapelle
La conduite et l’entretien de ces machines sont assurés par du personnel de la Compagnie du Nord pour le compte de la Ceinture.

La présence du volant de changement de marche indique que le mécanicien est placé à droite de la cabine.

Vue de l'intérieur de la cabine des locomotives 030 T série 21-35 de la Ceinture
Vue de l’intérieur de la cabine des locomotives 030 T série 21-35 de la Ceinture
Le « buffet » en langage cheminot, autrement dit, l’avant du foyer, est orné de tous les équipements nécessaires à la production de vapeur et à la conduite du train.

Tableau des dimensions principales des locomotives 21-35 de la Ceinture

  • Surface de la grille : 1,62 m2
  • Nombre de tubes (Serve) : 91
  • Surface de chauffe totale : 113,78 m2
  • Diamètre du corps cylindrique (intérieur moyen) : 1,207 m
  • Hauteur du corps cylindrique au-dessus des rails : 2,38 m
  • Épaisseur des tôles (acier) : 13 mm
  • Capacité de la chaudière :
    • Eau : 2,7 m3,
    • Vapeur : 1,56 m3,
    • Totale : 4,26 m3
  • Timbre de la chaudière : 12 kg (soit 1,18 MPa)
  • Longueur entre les plaques tubulaires : 3,13 m
  • Diamètre des cylindres : 430 mm
  • Course du piston : 600 mm
  • Diamètre des roues couplées : 1439 mm
  • Écartement des essieux :
    • 1er au 2e : 2,150 m
    • 2e au 3e : 2,3 m
  • Écartement des essieux extrêmes : 4,45 m
  • Longueur totale de la machine : 8,63 m
  • Poids de la machine à vide : 35 t
  • Poids de la machine en charge : 45,5 t
  • Poids utile pour l’adhérence (approvisionnements épuisés) : 38 t.
  • Eau dans les caisses : 4,5 m3
  • Combustible dans les soutes (coke) : 2 t
    • 1,2 t dans la soute arrière
    • 800 kg dans les soutes latérales
  • Effort maximum théorique de traction : 9188 kg

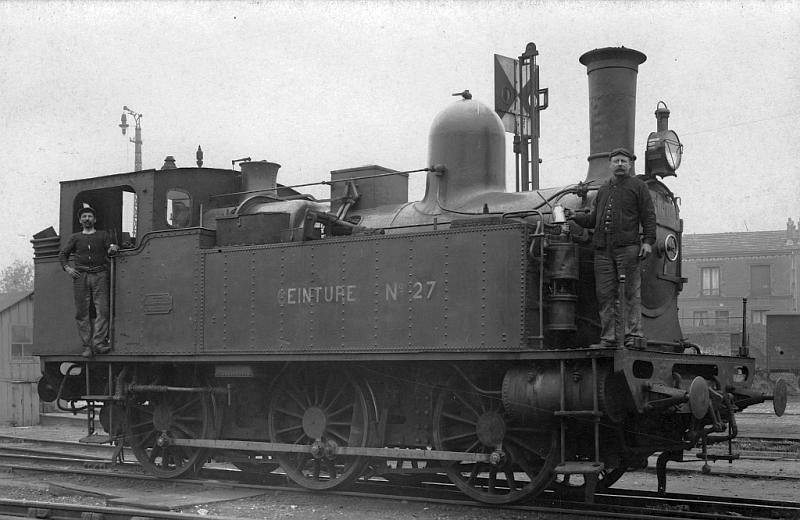

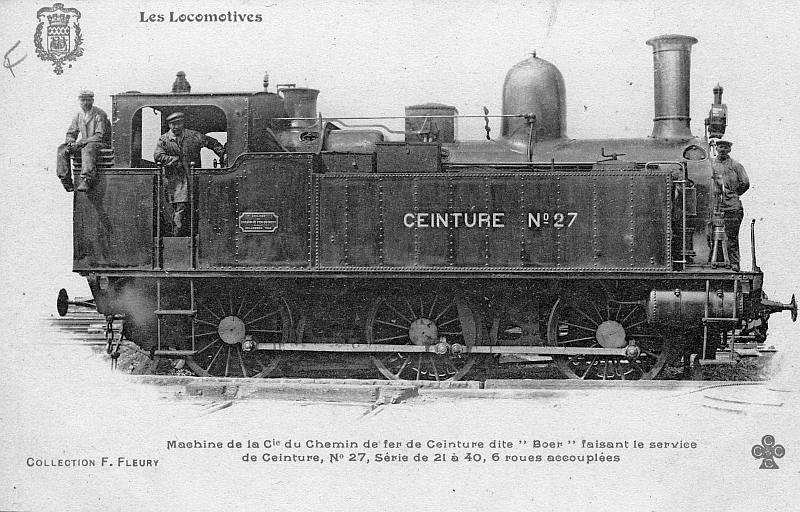

Locomotive n°27 de la Ceinture
Locomotive n°27 de la Ceinture


Locomotive n°27 de la Ceinture, au dépôt-relais de la Glacière-Gentilly.
Locomotive n°27 de la Ceinture, au dépôt-relais de la Glacière-Gentilly.

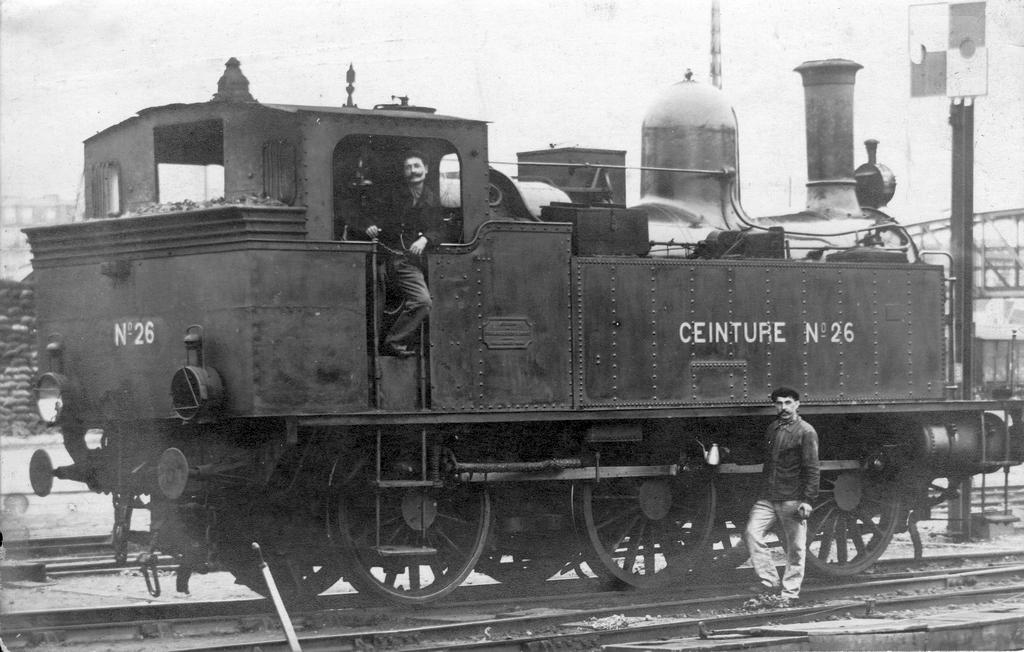

La locomotive à vapeur n°26 de la Ceinture, au dépôt-relais de la Glacière-Gentilly.
La locomotive à vapeur n°26 de la Ceinture, au dépôt-relais de la Glacière-Gentilly.
Une jolie vue de trois quarts arrière de ce modèle de locomotive.
Collection Bruno Bretelle

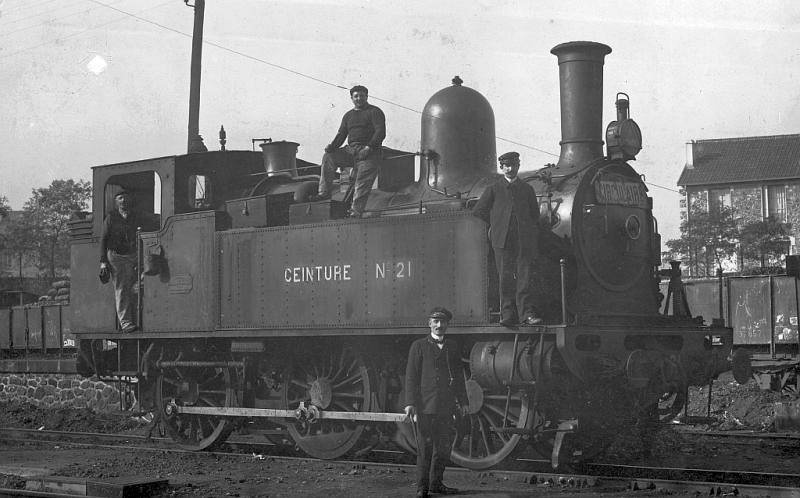

La locomotive à vapeur n°21 de la Ceinture, au dépôt-relais de la Glacière-Gentilly.
La locomotive à vapeur n°21 de la Ceinture, au dépôt-relais de la Glacière-Gentilly.
Une locomotive à vapeur de type 030T assurant la traction des trains de voyageurs sur la Petite Ceinture, vue ici dans la gare de La Glacière-Gentilly (au fond, la rue de Rungis).

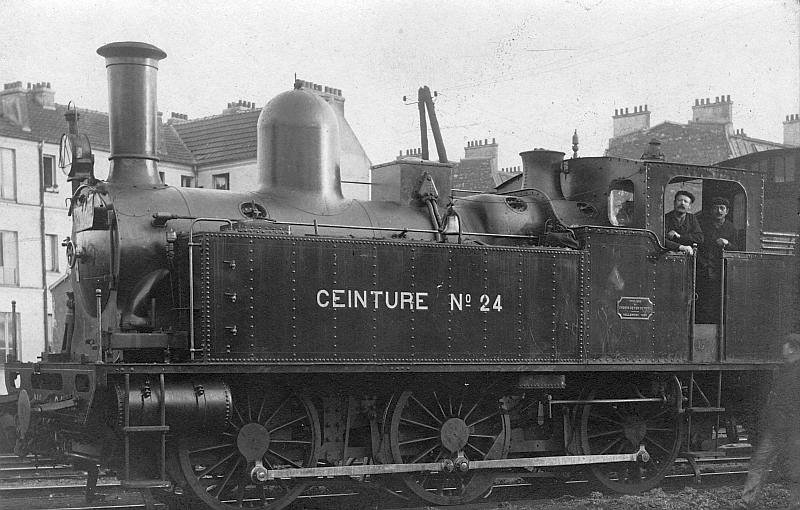

Locomotive n°24 de la Ceinture en tête d'un train de voyageurs.
Locomotive n°24 de la Ceinture en tête d’un train de voyageurs.
Train circulaire Paris Nord - Paris Nord via la Petite Ceinture à la station Pont-Marcadet
Train circulaire Paris Nord - Paris Nord via la Petite Ceinture à la station Pont-Marcadet
Le train est composée d’une locomotive 030T de la Ceinture, de 2 fourgons, d’une voiture de 1re classe et de 7 voitures de 2e classe de la Compagnie du Nord.
Locomotives à Courcelles-Ceinture au début des années 1930
Locomotives à Courcelles-Ceinture au début des années 1930
Deux locomotives 030 T Ceinture et un wagon-tombereau de charbon sont garés au pied d’un poste d’aiguillage. Au fond, les immeubles de la rue Philibert Delorme.
Cliché DR, collection Bruno Bretelle.

Retrouver une description détaillée de cette série de locomotives dans le numéro 2 de la revue Histoire Ferroviaire, publié en décembre 2023 (cliquer ici pour découvrir ce numéro).

Ces machines terminent leurs carrières affectées aux manœuvres dans des dépôts de la région Nord de la SNCF entre la fin des années 1930 et le début des années 1950.

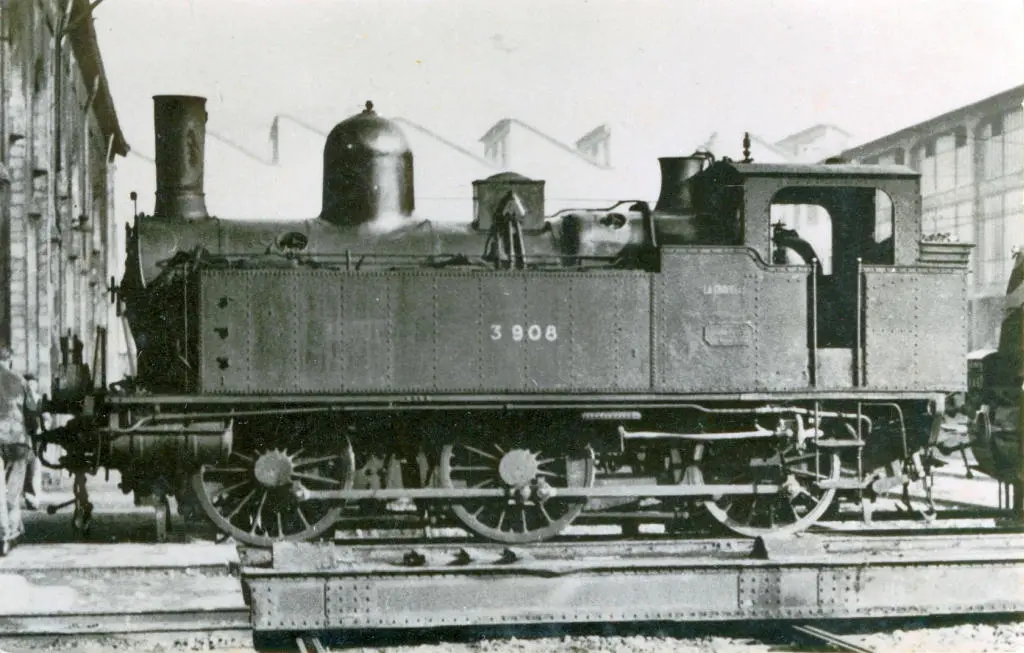

Locomotive 030 T Ceinture n°28 au dépôt de La Chapelle vers 1936
Locomotive 030 T Ceinture n°28 au dépôt de La Chapelle vers 1936
La locomotive, renumérotée avec le numéro 3.908 de la Compagnie du Nord, mais ne portant pas encore la mention Nord, stationne sur le pont transbordeur du dépôt de La Chapelle à Paris. Derrière elle, à droite, la locomotive carénée n°3.1280 Nord aujourd’hui préservée par le CMCF à Oignies. Cliquer pour agrandir.

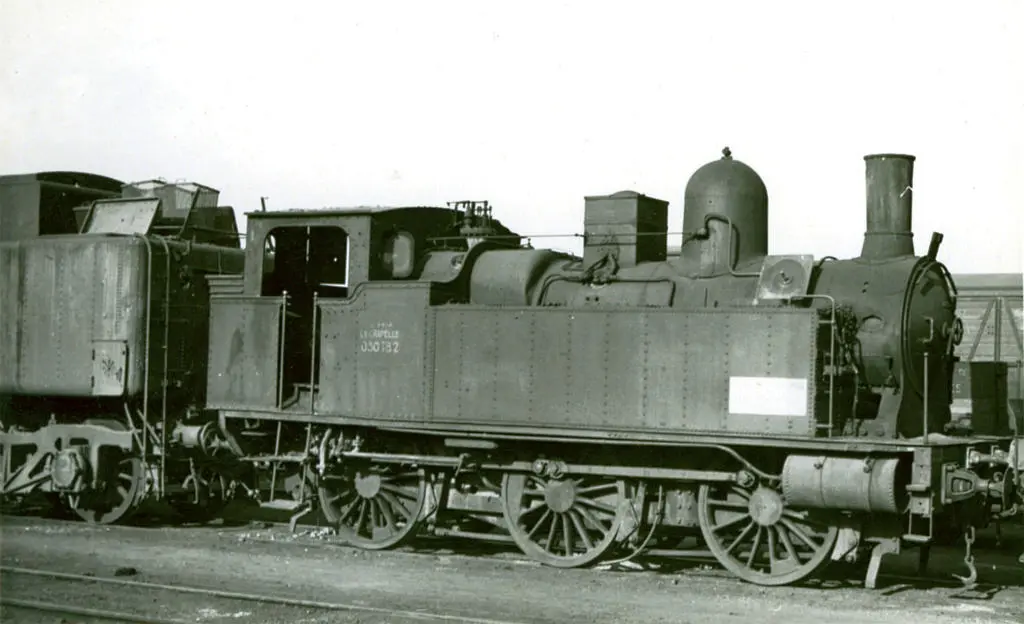

Locomotive Ceinture numéro 28 au dépôt de La Chapelle en 1952
Locomotive Ceinture numéro 28 au dépôt de La Chapelle en 1952
Cette machine, renumérotée à la SNCF 030 TB 2, possède quatre tampons à l’avant pour pouvoir être attelée à l’avant de certains tenders de locomotives.

  Les locomotives 230T 51-65 type 1902

Dans ce ce court extrait, les deux protagonistes de cette comédie empruntent la passerelle du jardin du Ranelagh, dans le 16e arrondissement. Derrière la passerelle, le boulevard de Beauséjour. Simultanément, un train du service circulaire de la Petite Ceinture, tracté par une locomotive à vapeur de type 230 T, passe sous la passerelle.
Réalisateur inconnu - Pathé frères

Un article complet sur ces locomotives, rédigé par l’auteur de ces lignes, est paru dans le numéro 13 de la revue Rails d’Autrefois, publié en 2016.

Train de voyageurs au départ de la station Ménilmontant
Train de voyageurs au départ de la station Ménilmontant

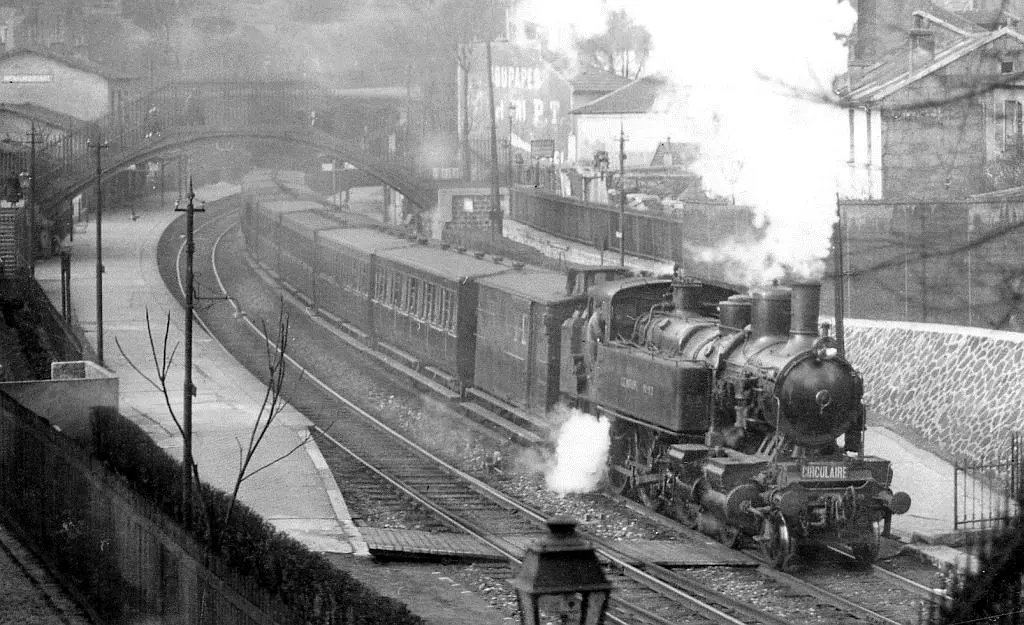

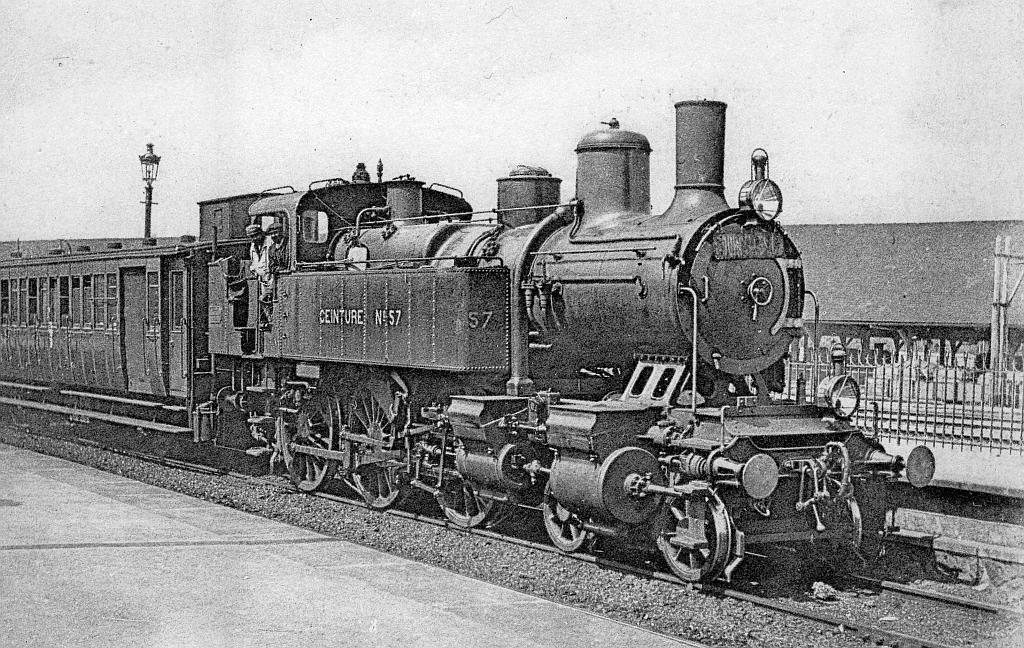

Sous un paysage hivernal, la locomotive 230 T n°53 démarre énergiquement, malgré une charge à tracter de dix véhicules. Photographie prise entre 1922 et 1934 (1933). Cliché : Albert Dubois.
Albert Dubois

À la fin de l’année 1900, au lendemain de l’Exposition Universelle, le Chemin de fer de Ceinture doit faire face à une situation paradoxale. D’une part, l’explosion du trafic des voyageurs sur la Petite Ceinture (39 millions de voyageurs en 1900, soit une moyenne d’environ cent mille voyageurs par jour) l’incite à intensifier le service métropolitain. Mais en même temps il doit affronter la double concurrence émergente des lignes à traction électrique de tramway et du Métro concédé à titre municipal.

Pour faire à cette concurrence, le Chemin de fer de Ceinture dans un premier temps fusionne, le 1er août 1901, les services circulaires ayant respectivement comme limites de parcours les gares de Paris Nord et de Courcelles-Ceinture. Puis, le 1er avril 1903, le temps de parcours du circuit complet de Courcelles-Ceinture à Courcelles-Ceinture est diminué de 11 minutes pendant les heures creuses, passant ainsi de 1h21min à 1h10min, soit une augmentation de la vitesse commerciale de 23,2 à 27 km/h. Le temps de parcours de 1h10min est composé de la manière suivante :

  • Temps de marche : de 53 à 58 minutes,
  • temps de stationnement : de 12 à 17 minutes.

Cette diminution du temps de parcours s’avère inatteignable avec les machines 030 T de la Ceinture mises en service en 1900. Aussi, tant pour atteindre cet objectif que pour remplacer les dernières machines de la Compagnie de l’Ouest, le Chemin de fer de Ceinture commande à la Compagnie du Nord l’étude et la construction de 15 nouvelles machines. Le cahier des charges de ces machines comprend également un volet économique : elles doivent être peu coûteuses à construire et à entretenir (prise d’eau, soins à donner au feu et à la machine, consommation de combustible).

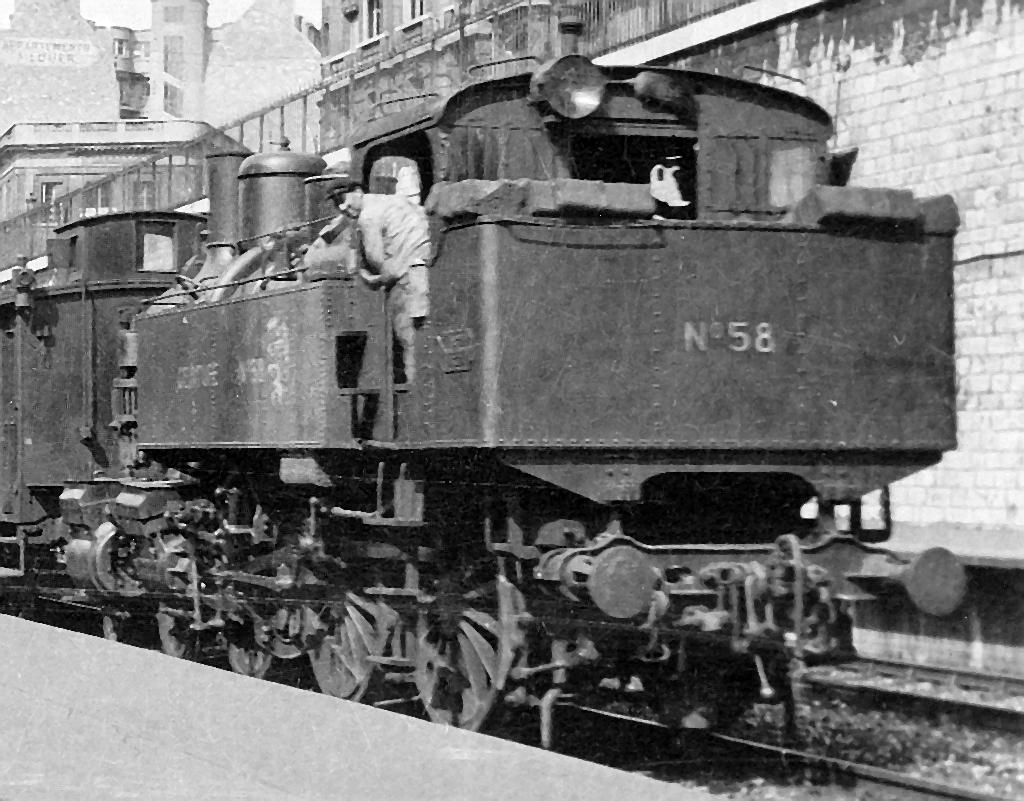

Locomotive n°58 de la Ceinture à Courcelles-Ceinture, en tête d'un train circulaire venant d'Auteuil
Locomotive n°58 de la Ceinture à Courcelles-Ceinture, en tête d’un train circulaire venant d’Auteuil
La locomotive circule tender en avant. Cette photographie fut prise à la fin du service de voyageurs de la Petite Ceinture, entre 1932 et 1934.


Vue en plongée de la locomotive n°56 de la Ceinture, à la station Courcelles-Ceinture
Vue en plongée de la locomotive n°56 de la Ceinture, à la station Courcelles-Ceinture
La locomotive est garée en milieu de journée en attendant de reprendre du service pour la pointe du soir.

À partir de 1908, afin d’assurer la redondance de la source d’air comprimé pour le circuit de freinage du train, une seconde pompe à frein Westinghouse est ajoutée à l’ensemble des locomotives employées au service des voyageurs. [2]

La pompe à frein initiale est placée sur le flanc gauche de la chaudière dans le sens de la marche, à la hauteur de la cheminée. La seconde pompe est donc installée sur le flanc droit de la chaudière dans le sens de la marche, symétriquement à la première.

Contrairement aux locomotives 030 T série 21 à 35, le mécanicien est placé à gauche de la cabine, suivant ainsi la disposition récemment adoptée par la Compagnie du Nord pour améliorer la visibilité des signaux,placés à gauche de la voie.

Ces locomotives 230T sont décrites dans plusieurs articles parus en 1903 et 1904 :

Elles sont construites aux ateliers de la Compagnie du chemin de fer du Nord, une partie à La Chapelle à Paris et l’autre partie à Hellemmes, près de Lille.

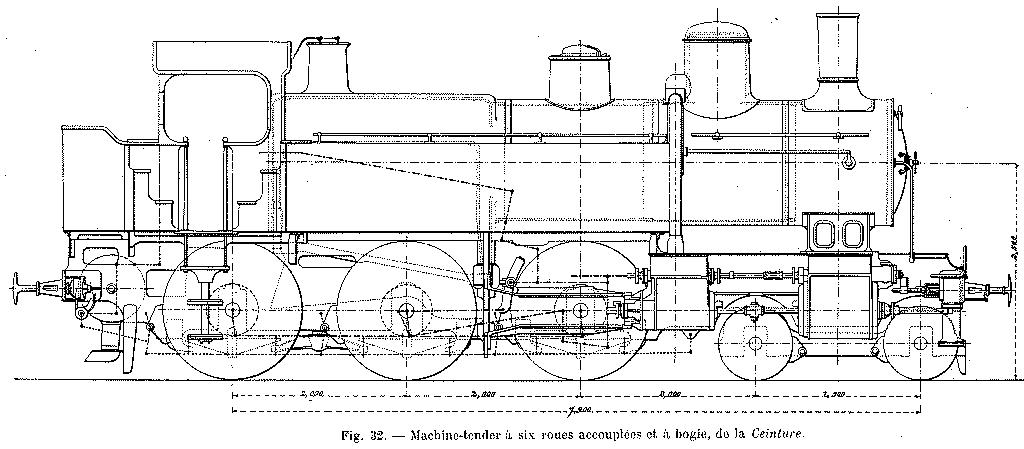

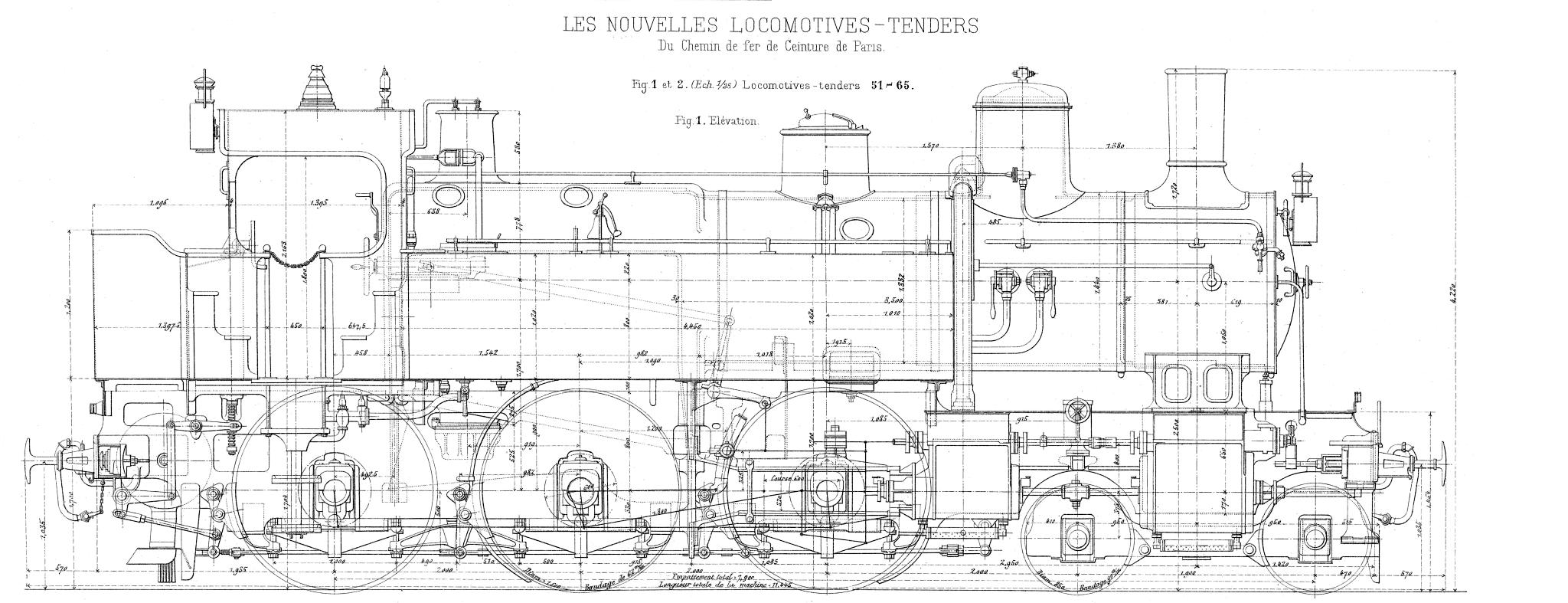

Plan simplifié en élévation des locomotives 230T 51-65 de la Ceinture
Plan simplifié en élévation des locomotives 230T 51-65 de la Ceinture
Plan tiré de l’ouvrage « La Locomotive Actuelle » de Maurice Demoulin (1906), page 146. Cliquer pour agrandir.

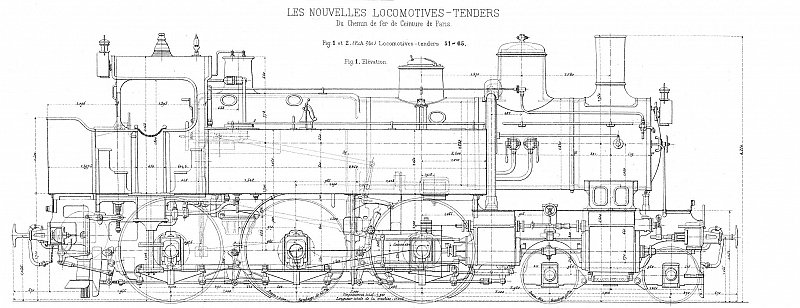

Plan détaillé en élévation des locomotives 230T 51-65 de la Ceinture
Plan détaillé en élévation des locomotives 230T 51-65 de la Ceinture
Schéma publié dans le Portefeuille des Machines de novembre 1905. Cliquer pour agrandir.

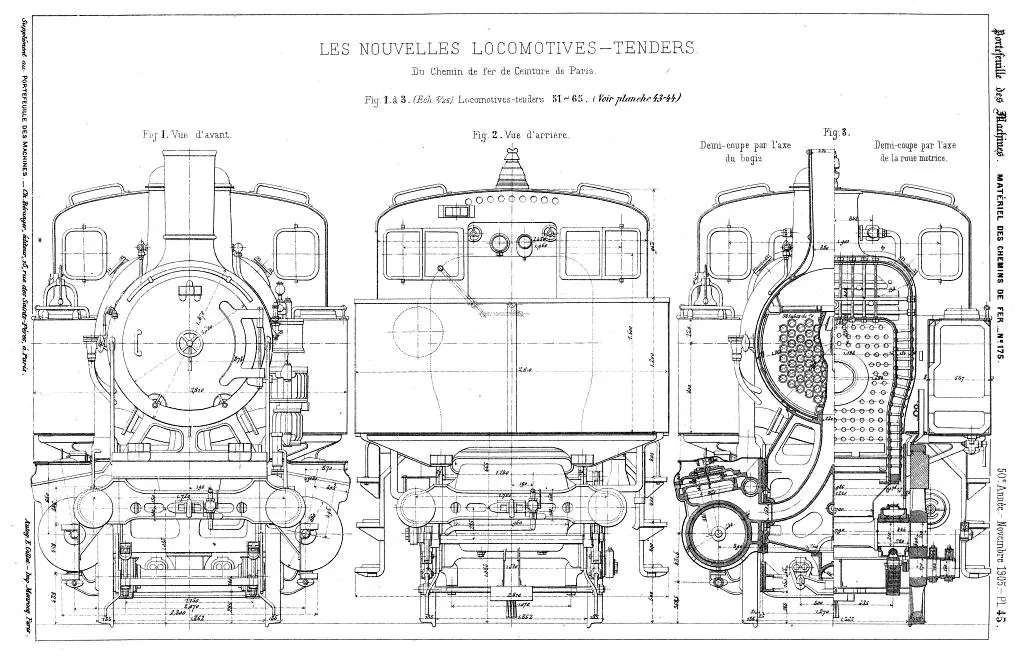

Vue d'avant, d'arrière et de demi-coupe des locomotives 230 T Ceinture 51 à 65
Vue d’avant, d’arrière et de demi-coupe des locomotives 230 T Ceinture 51 à 65
Schéma publié dans le Portefeuille des Machines de novembre 1905. Cliquer pour agrandir.

Au niveau de leur livrée, les locomotives de la Ceinture sont peintes comme les machines à simple expansion du Nord, en noir et vert, avec inscriptions blanches, d’après Lucien-Maurice Vilain. Plus exactement, le châssis, la boîte à fumée et la cheminée sont peints en noir tandis que le reste de la caisse est peint en vert. Les traverses de tamponnement sont peintes en rouge. Les machines de la série 51-65 portent également des filets rouges.

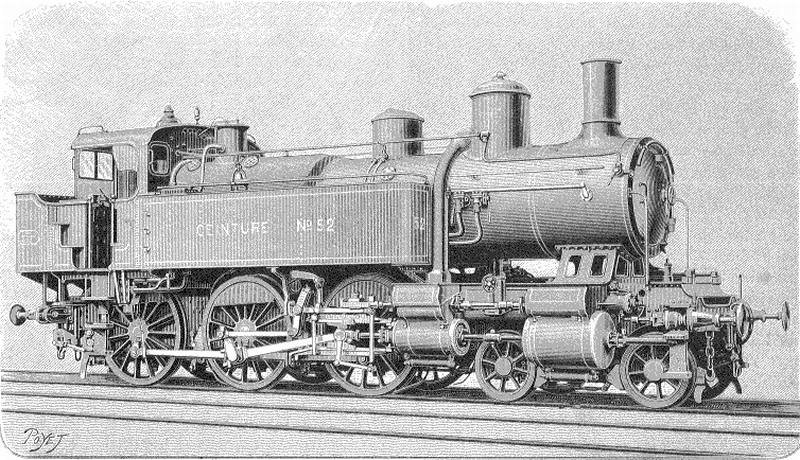

Gravure des locomotives 51-65 de la Ceinture
Gravure des locomotives 51-65 de la Ceinture

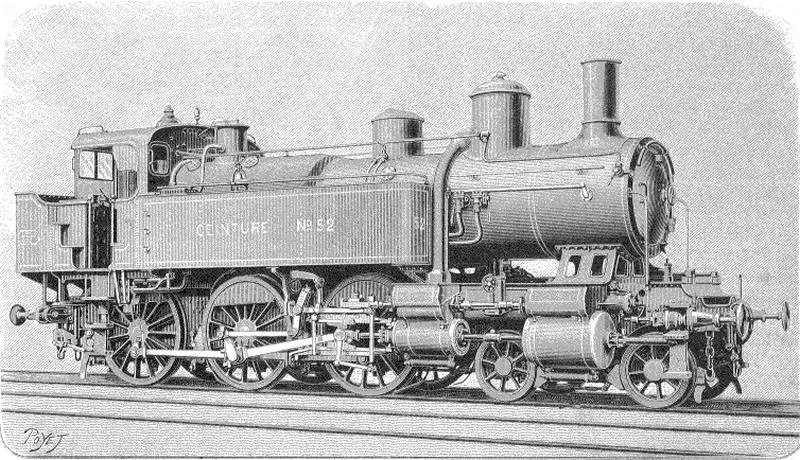

Cette gravure montre la présence de filets blancs sur les flancs des caisses à eau, de la cabine, de la chaudière et des cylindres dans la livrée initiale de ces locomotives. Revue La Nature/Bibliothèque du CNAM.

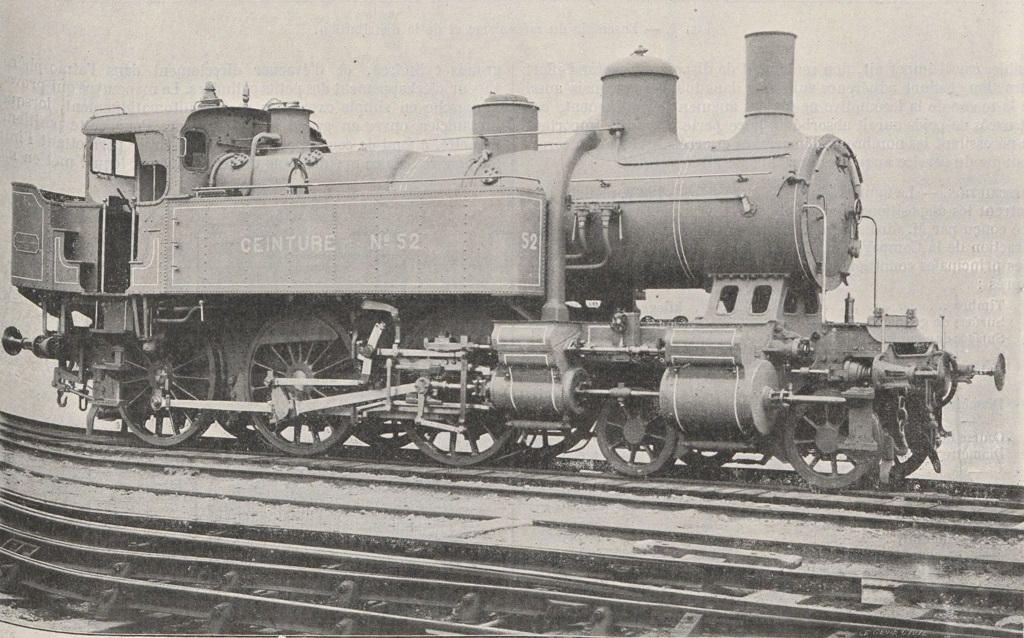

Locomotive 230 T n°2 du Chemin de fer de Ceinture en version sortie d'usine
Locomotive 230 T n°2 du Chemin de fer de Ceinture en version sortie d’usine
Le Génie Civil


Peinture représentant un train de la Petite Ceinture vers 1902
Peinture représentant un train de la Petite Ceinture vers 1902
Peinture réalisée en 1953 par le peintre britannique H.M. Le Fleming. Extrait de l’ouvrage International Locomotives from Paintings by H.M. Le Fleming, publié par The Institution of Mechanical Engineers, Londres, 1972.
H.M. Le Fleming

Tableau des dimensions principales des locomotives 51-65 de la Ceinture

  • Surface de la grille : 2,35 m2
  • Nombre de tubes (Serve) : 90
  • Surface de chauffe totale : 139,8 m2
  • Diamètre du corps cylindrique (extérieur moyen) : 1,316 m
  • Hauteur du corps cylindrique au-dessus des rails : 2,5 m
  • Capacité de la chaudière :
    • Totale : 5,856 m3
  • Timbre de la chaudière : 16 kg (soit 1,57 MPa)
  • Longueur entre les plaques tubulaires : 3,5 m
  • Diamètre des cylindres HP : 330 mm
  • Diamètre des cylindres BP : 540 mm
  • Course du piston : 600 mm
  • Diamètre des roues couplées : 1664 mm
  • Diamètre des roues du bogie : 850 mm
  • Écartement des essieux :
    • 1er au 2e : 1,9 m
    • 2e au 3e : 2 m
    • 3e au 4e : 2 m
    • 4e au 5e : 2 m
  • Écartement des essieux extrêmes : 7,9 m
  • Longueur totale de la machine : 11,445 m
  • Poids de la machine à vide : 51,56 t
  • Poids de la machine en charge : 63,185 t
  • Poids utile pour l’adhérence (approvisionnements épuisés) : 47,185 t
  • Eau dans les caisses : 5 m3
  • Charbon dans les soutes : 3 t
  • Effort maximum théorique de traction :
    • En mode Compound : 10205 kg
    • Avec admission directe aux cylindres BP et HP : 13095 kg
Locomotive numéro 60 au début de sa carrière en gare de Courcelles-Ceinture
Locomotive numéro 60 au début de sa carrière en gare de Courcelles-Ceinture

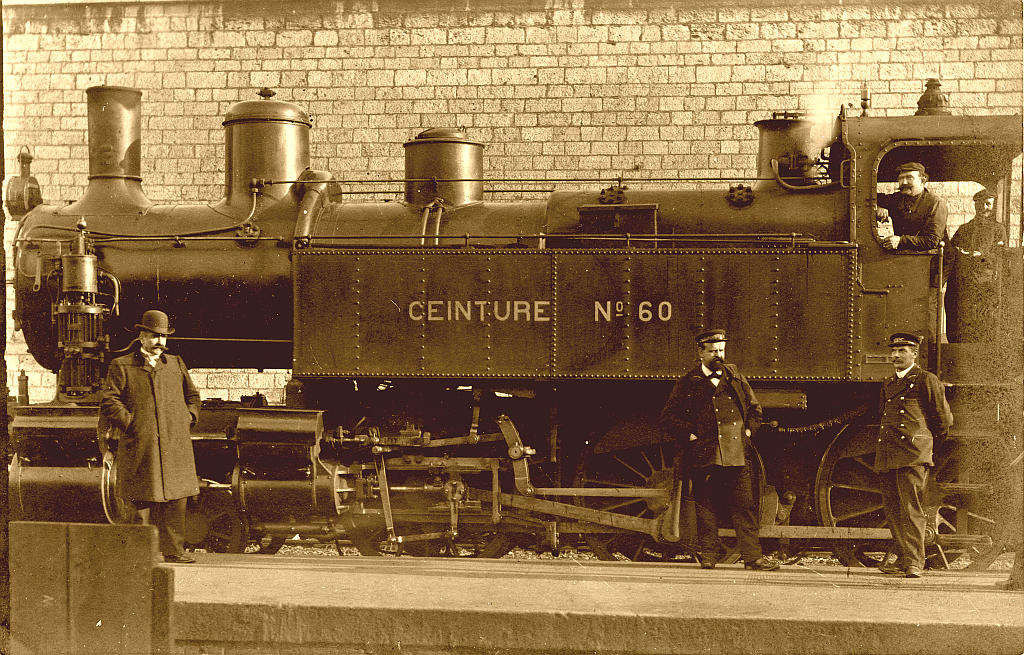

Outre l’équipe de conduite (mécanicien au premier plan et chauffeur à l’arrière-plan), deux membres du personnel de la gare à droite et un personnage important prennent la pose. Ce personnage est-il Marcel Robaglia, Ingénieur en Chef de l’Exploitation du Chemin de fer de Ceinture ?

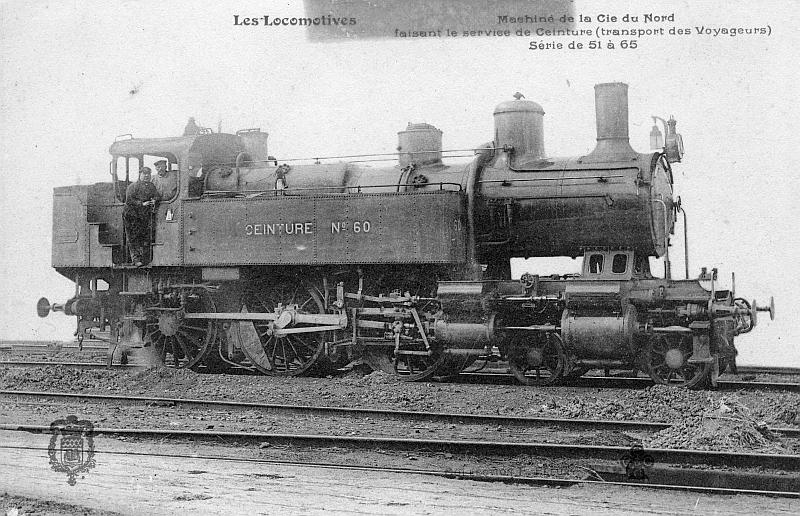

Locomotive n°60 de la Ceinture
Locomotive n°60 de la Ceinture
Cette série de locomotives est conçue afin d’accélérer le service aux heures creuses (1h10mn pour 32 km) à partir du 1er avril 1903.
Cliché DR, collection Bruno Bretelle.


Train à la station rue Claude Decaen en 1934
Train à la station rue Claude Decaen en 1934

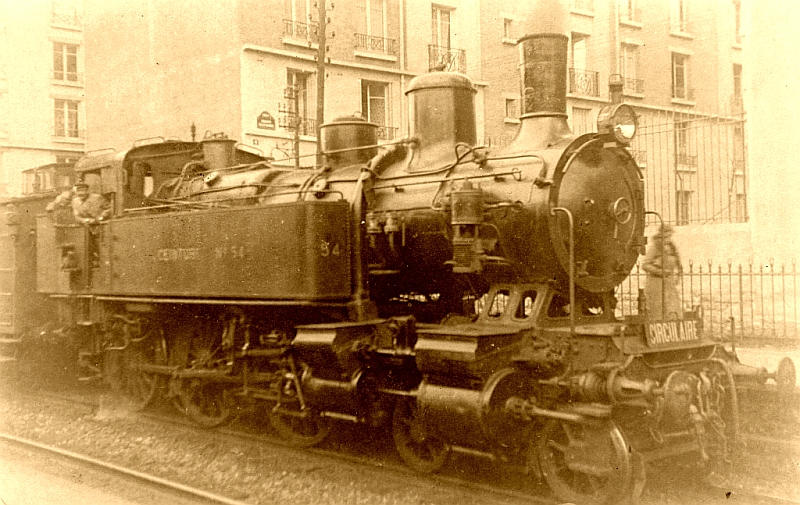

Ce convoi, tracté par la locomotive numéro 54 de type 230T, circule en direction d’Auteuil. Au fond, les immeubles perpendiculaires à la Petite Ceinture datent de 1933. Cliché : Lucien Hermann.
Lucien Hermann


Gros plan sur la locomotive n°57 de la Ceinture, en tête d'un train circulaire stationnant à Belleville-Villette
Gros plan sur la locomotive n°57 de la Ceinture, en tête d’un train circulaire stationnant à Belleville-Villette
Le train s’apprête à repartir vers la station Ménilmontant en traversant le parc et le tunnel des Buttes-Chaumont.


Locomotive n°63 de la Ceinture stationnant Boulevard Ornano
Locomotive n°63 de la Ceinture stationnant Boulevard Ornano

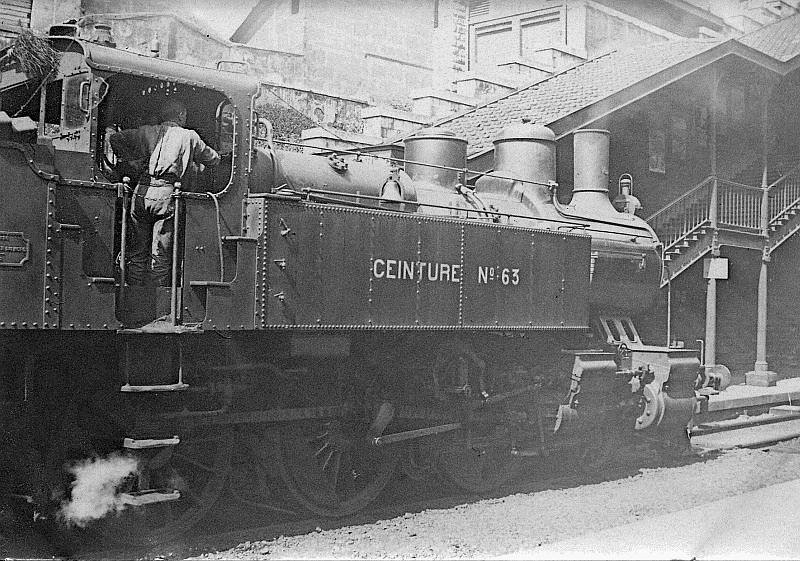

Train à l’arrêt à la station Boulevard Ornano dans les années 1920 ou 1930.


Locomotive n°59 de la Ceinture, avec son mécanicien et son chauffeur
Locomotive n°59 de la Ceinture, avec son mécanicien et son chauffeur

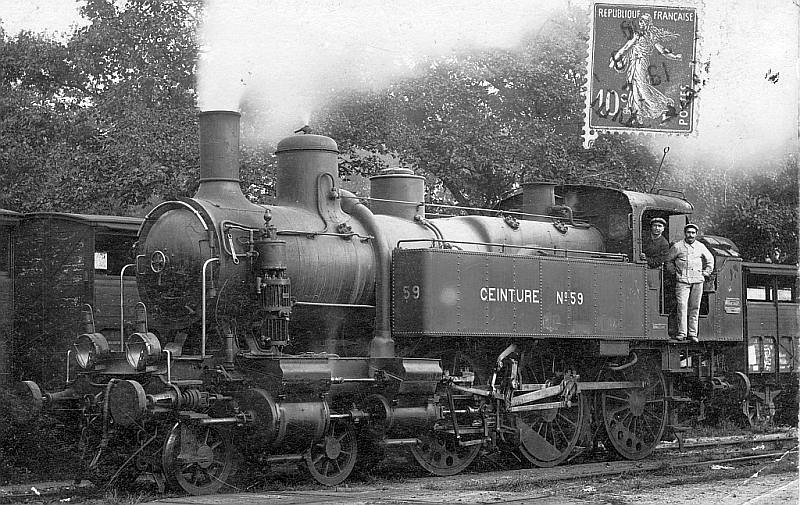

Je t’envoie un spécimen de ma nouvelle machine, a écrit l’auteur de cette carte à son frère, en septembre 1909.


Noms de l'équipe de conduite écrits sur une caisse à eau de la locomotive 230T numéro 59
Noms de l’équipe de conduite écrits sur une caisse à eau de la locomotive 230T numéro 59
Eritz et Lahille semblent être le mécanicien et le chauffeur de cette locomotive au moment où cette photographie fut prise.

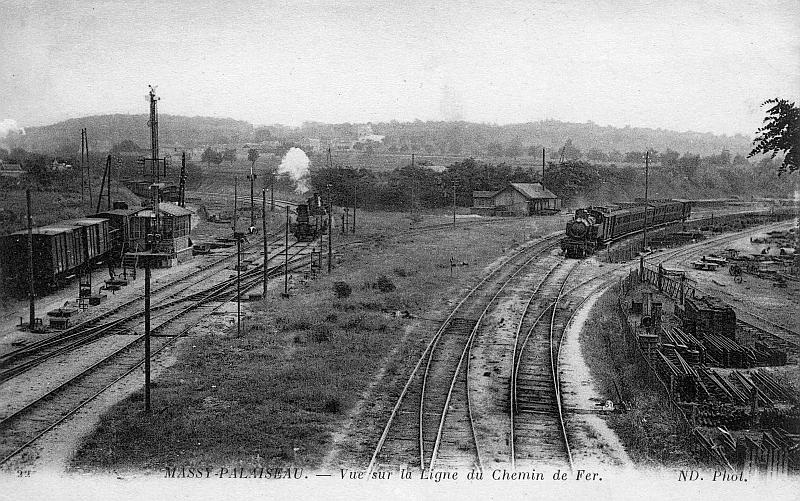

Un train de la Ceinture, tracté par une 230T, arrive en gare de Massy-Palaiseau.
Un train de la Ceinture, tracté par une 230T, arrive en gare de Massy-Palaiseau.
Ce type de locomotive tractait les trains de voyageurs sur la Petite et la Grande Ceinture.
Locomotives 230 T Ceinture garées à Bapaume à la fin des années 1950
Locomotives 230 T Ceinture garées à Bapaume à la fin des années 1950

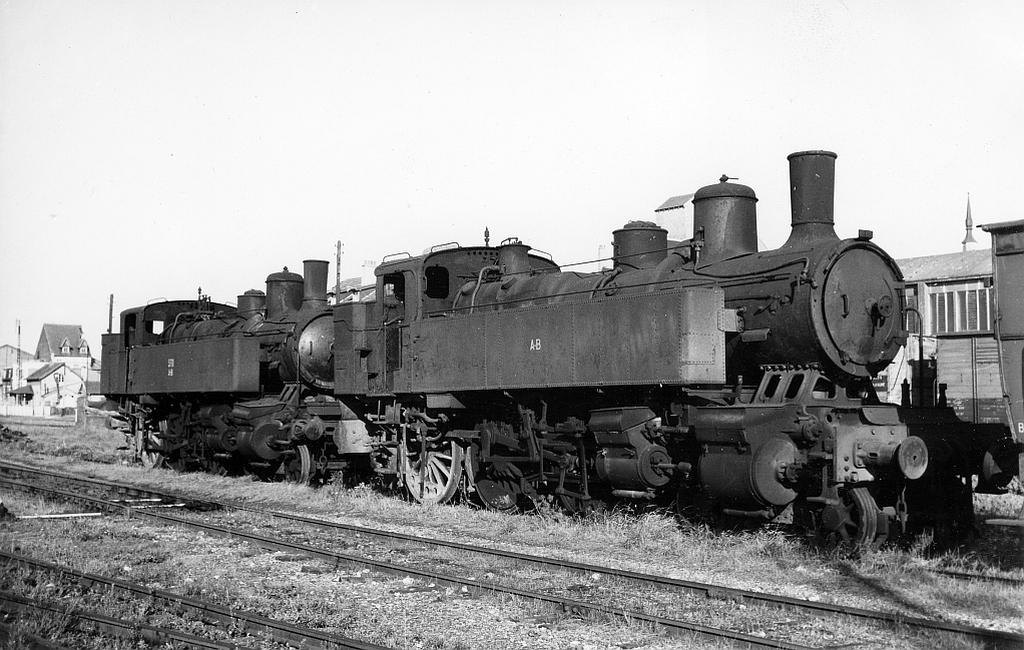

Des machines sont rachetées à la fin des années 1930 par la Compagnie Générale des voies ferrées d’intérêt Local (C.G.L.) pour tracter des trains sur la ligne d’Achiet à Bapaume et Marcoing. Elles y terminent leur carrière à la fin des années 1950. Cliché : Jacques-Henri Renaud.
Jacques-Henri Renaud

  Les locomotives 032T du Nord dites « Métropolitain » type 1893

Lors de la mise en service de la Petite Ceinture Rive Gauche et des premiers trains circulaires entre les gares de Paris Saint Lazare et de l’Avenue de Clichy en février 1867, l’idée de créer un réseau de chemin de fer métropolitain traversant le centre de Paris apparaît nécessaire. À cette époque, la Petite Ceinture fait déjà le tour de Paris en traversant des quartiers encore peu urbanisés, puisqu’ils sont d’anciens villages annexés par Paris en 1860. Mais à la différence de la Petite Ceinture, le chemin de fer métropolitain nécessite la construction de lignes à travers des quartiers centraux de Paris, fortement urbanisés. Parallèlement à la tenue des débats sur le projet de chemin de fer métropolitain, la Compagnie du Nord s’intéresse à la question d’un service métropolitain complémentaire de celui de la Petite Ceinture.

Le 1er août 1893, alors que le débat sur le projet de chemin de fer métropolitain n’est toujours pas tranché, la Compagnie du Nord met en exploitation, avec son propre matériel, un service circulaire empruntant la Petite Ceinture au départ et à l’arrivée de la gare de Paris Nord. Un double raccordement est construit à cette fin entre les voies du Nord et celles de la Petite Ceinture, formant un triangle situé entre la station Nord du Pont Marcadet et les stations Ceinture du Boulevard Ornano et de La Chapelle-Saint Denis. Les trains de ce service circulaire supplémentaire partagent les voies des trains-tramways à destination de Saint-Denis ou de Saint-Ouen, entre la station du Pont-Marcadet et la gare annexe de Paris Nord, construite à l’angle des rues de Dunkerque et du Faubourg Saint-Denis.

Pour la Compagnie du Nord, ce service circulaire est la première étape d’un projet de prolongement de ses lignes de banlieue vers les Halles et l’Opéra, au moyen de deux embranchements souterrains à construire sous la voirie. Dans le cadre de ce projet, la Compagnie met au point deux machines dites « Métropolitain » visant à minimiser les émissions de fumée pendant les longues circulations souterraines.

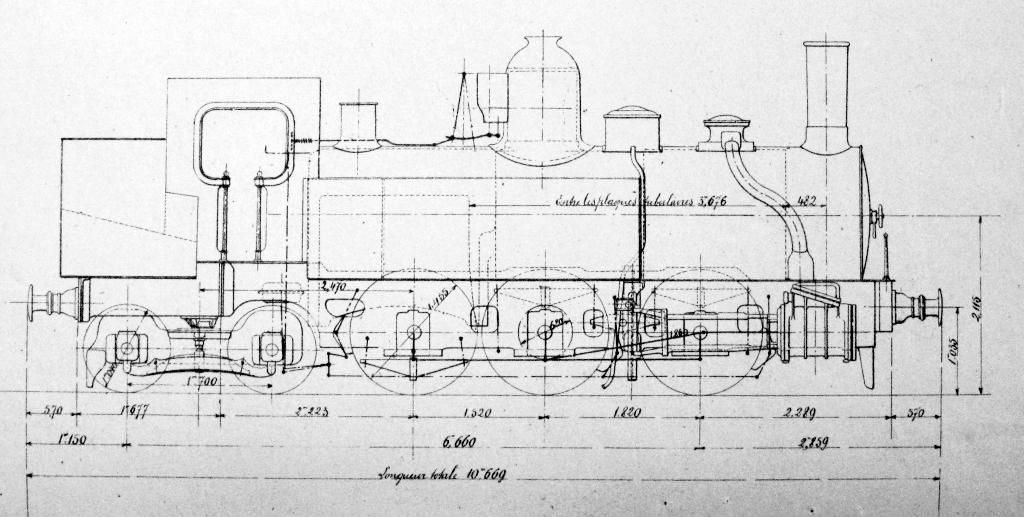

Plan en élévation des locomotives dites Métropolitain de la Compagnie du Nord
Plan en élévation des locomotives dites Métropolitain de la Compagnie du Nord

Tableau des dimensions principales des locomotives 032T du Nord dites « Métropolitain »

  • Surface de la grille : 1,73 m2
  • Nombre de tubes (lisses) : 231
  • Surface de chauffe totale : 114,7 m2
  • Diamètre du corps cylindrique (intérieur moyen) : 1,48 m
  • Hauteur du corps cylindrique au-dessus des rails : 2,115 m
  • Épaisseur des tôles (acier) : 20 mm
  • Capacité de la chaudière :
    • Eau : 4,5 m3,
    • Vapeur : 2,7 m3,
    • Totale : 7,2 m3
  • Timbre de la chaudière : 14 kg
  • Longueur entre les plaques tubulaires : 3,676 m
  • Diamètre des cylindres : 500 mm
  • Course du piston : 620 mm
  • Diamètre des roues couplées : 1455 mm
  • Diamètre des roues du bogie : 1040 mm
  • Écartement des essieux :
    • 1er au 2e : 1,82 m
    • 2e au 3e : 1,52 m
    • 3e au 4e : 1,62 m
    • 4e au 5e : 1,7 m
  • Écartement des essieux extrêmes : 6,66 m
  • Longueur totale de la machine : 10,669 m
  • Poids de la machine à vide : 49,5 t
  • Poids de la machine en charge : 59,9 t
  • Poids utile pour l’adhérence (approvisionnements épuisés) : 45,9 t.
  • Eau dans les caisses : 7 m3
  • Effort maximum théorique de traction : 10652 kg
Locomotive à vapeur dite Métropolitain de la Compagnie du Nord
Locomotive à vapeur dite Métropolitain de la Compagnie du Nord

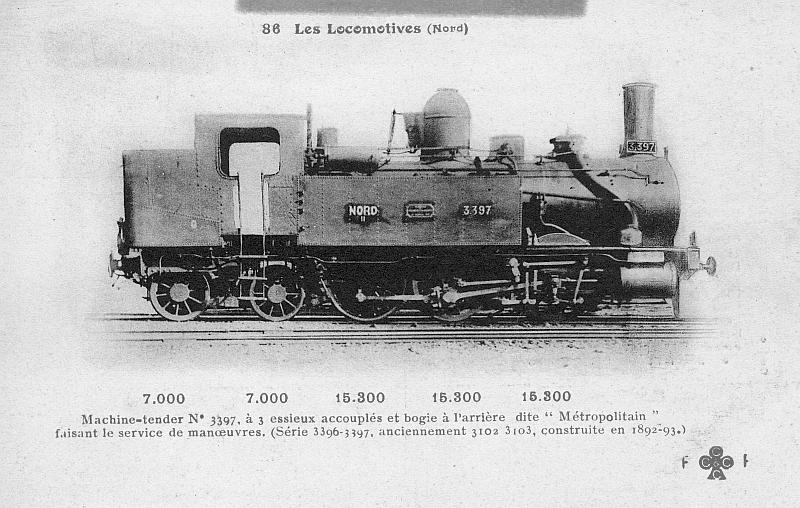

Son surnom provient du fait qu’elle a été conçue pour le projet de chemin de fer métropolitain connecté à la Petite Ceinture. Elle fut d’ailleurs testée sur la Petite Ceinture.


Locomotive à vapeur dite Métropolitain de la Compagnie du Nord
Locomotive à vapeur dite Métropolitain de la Compagnie du Nord
La locomotive conçue pour le projet de Métro parisien, vue au début des années Trente.

Lire la suite dans notre article « Pourquoi le Métro parisien n’a pas utilisé la Petite Ceinture ? »

  Les locomotives 232T 81-93 type 1909

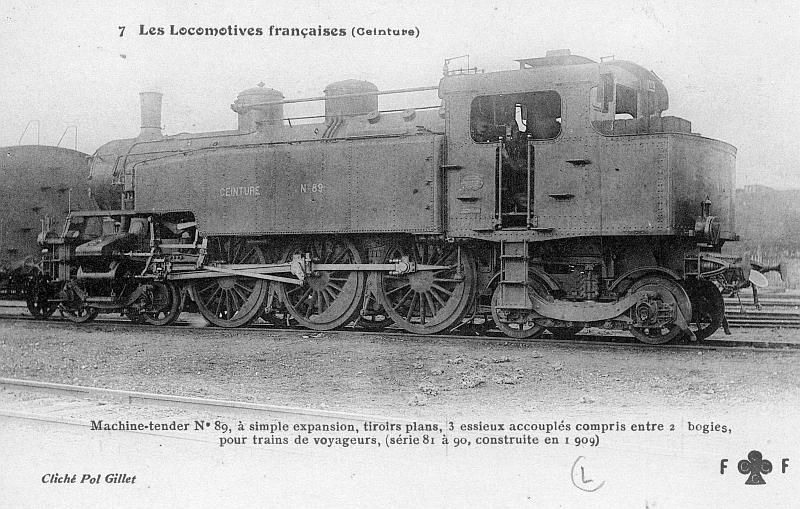

Le mécanicien est placé à gauche de la cabine.

Locomotive n°3804 de la Compagnie du Nord
Locomotive n°3804 de la Compagnie du Nord

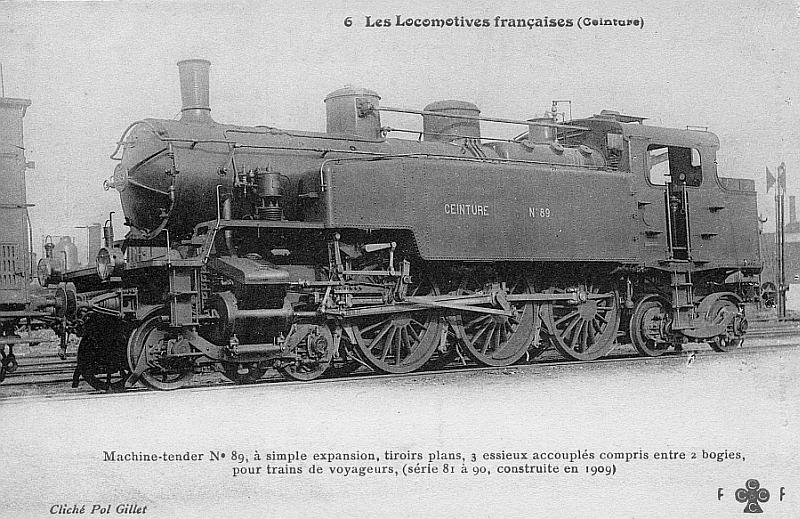

Un exemplaire de la Compagnie des chemins de fer du Nord de la série qui fut reprise pour la Petite et la Grande Ceinture avec les locomotives de la série 81 à 93.


Locomotive n°89 de la Ceinture
Locomotive n°89 de la Ceinture


Locomotive n°89 de la Ceinture
Locomotive n°89 de la Ceinture


Locomotive n°85 de la Ceinture
Locomotive n°85 de la Ceinture

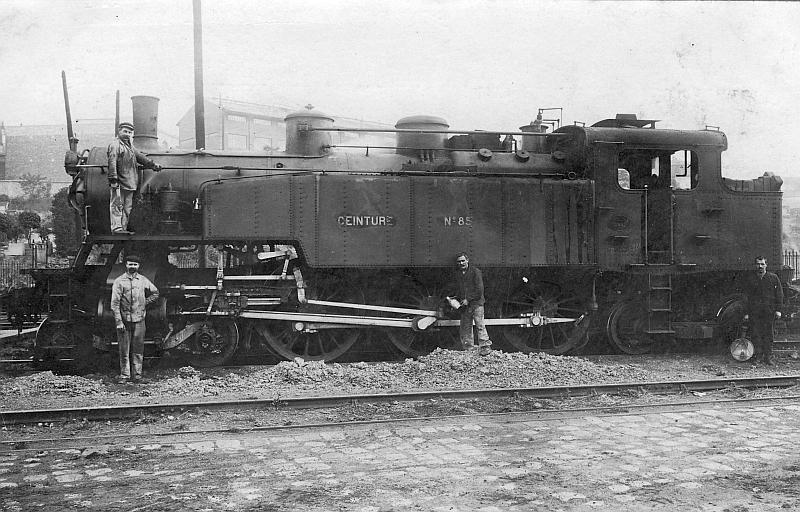

Vue de la locomotive numéro 85 au relais-traction de la station Glacière Gentilly (Parc de Montsouris), près de la place de Rungis, dans le 13e arrondissement.


Train de la Grande Ceinture près de Valenton en juillet 1934
Train de la Grande Ceinture près de Valenton en juillet 1934

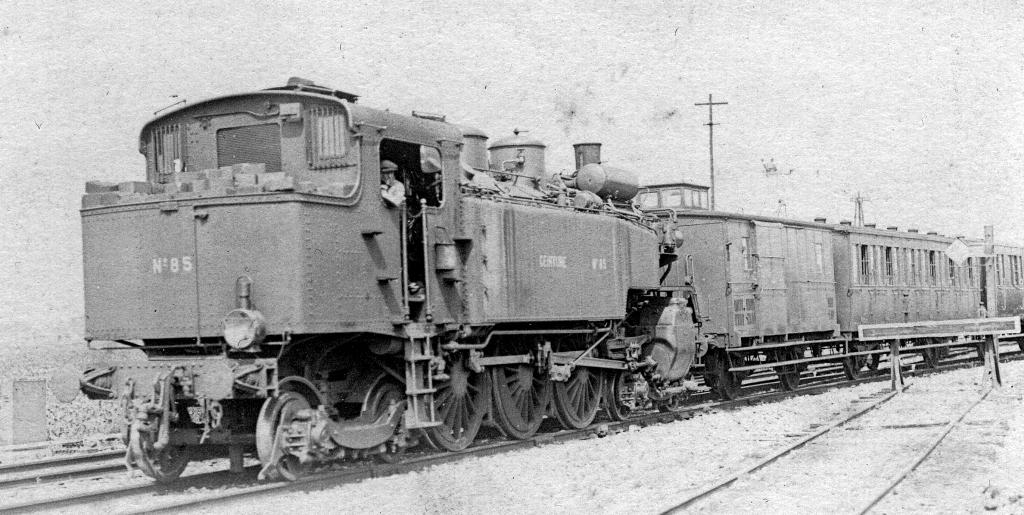

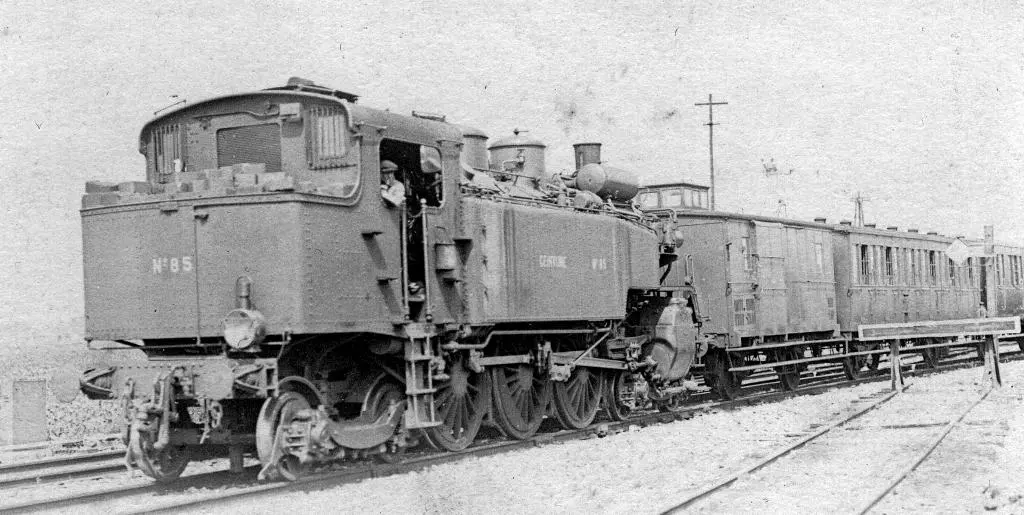

La locomotive 232 T n°85 tracte cabine en avant un train omnibus Noisy le Sec-Juvisy. Cliché : Félix Fénino.
Félix Fénino

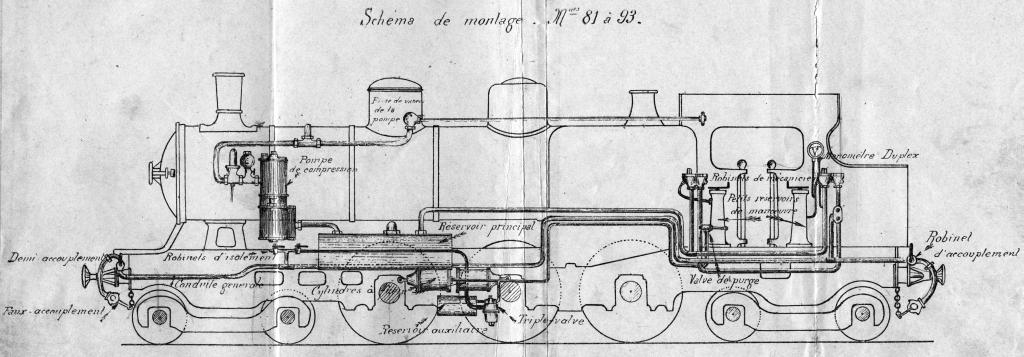

Schéma de montage du frein continu Westinghouse sur les locomotives 232T de la Ceinture.
Schéma de montage du frein continu Westinghouse sur les locomotives 232T de la Ceinture.
Cliquer sur l’image pour l’agrandir. Source : Chemins de fer de Ceinture de Paris. Instruction sur la manœuvre du frein Westinghouse et le fonctionnement de l’intercommunication pneumatique, 1914.

[1Lucien-Maurice Vilain. Dix décennies de locomotives sur le réseau du Nord. Page 276. Éditions Picador, 1977.


Catégories associées


Histoire
